조정부품용
| 조정부품용 단자 [AT시리즈] (１팩 1,000개입) |
|---|

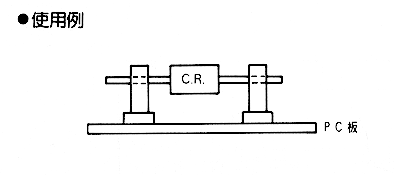

- 콘덴서、저항등 조절부품의 취부에 사용하여 주십시오。
- 재질・・・・・・황동
- 처리・・・・・・니켈기반 금도금

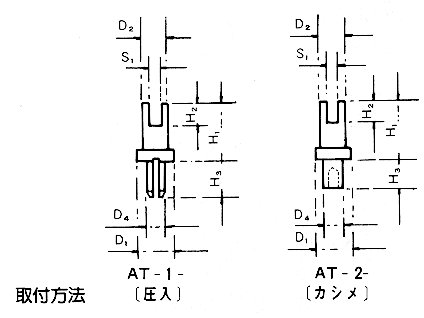

■칫수표
| 품번 | D1 | D2 | S1 | D4 | H1 | H2 | H3 |
프린트기판취부구멍경 | 압입공구끝단팁 |
|---|
| AT-1-1 | 3.0 | 2.2 | S1=1.0 | 1.62 | 5.0 | 2.0 | 3.0 | 1.6φ | P-7 |
| AT-1-2 | 4.0 | 3.0 | S1=1.5 | 2.02 | 5.0 | 2.0 | 3.0 | 2.0 | P-8 |
| AT-1-3 | 3.0 | 2.2 | S1=1.0 | 1.62 | 8.0 | 3.0 | 3.0 | 1.6 | P-7 |
| AT-1-4 | 4.0 | 3.0 | S1=1.5 | 2.02 | 8.0 | 3.0 | 3.0 | 2.0 | P-8 |
| AT-1-5 | 4.0 | 3.0 | S1=1.5 | 2.02 | 10.0 | 2.0 | 3.0 | 2.0 |
| AT-2-1 | 3.0 | 2.2 | S1=1.0 | 1.7 | 5.0 | 2.0 | 2.5 | 1.8 | |
| AT-2-2 | 4.0 | 3.0 | S1=1.5 | 1.9 | 5.0 | 2.0 | 2.5 | 2.0 |
| AT-2-3 | 3.0 | 2.2 | S1=1.0 | 1.7 | 8.0 | 3.0 | 2.5 | 1.8 |
| AT-2-4 | 4.0 | 3.0 | S1=1.5 | 2.02 | 8.0 | 3.0 | 2.5 | 2.1 |
| AT-2-5 | 4.0 | 3.0 | S1=1.5 | 2.02 | 10.0 | 2.0 | 2.5 | 2.1 |
PDF파일(22KB)
