동축케이블
동축케이블 취부용 핀
[품번CC-1-1、CC-1-2] (１팩 1,000개입) |

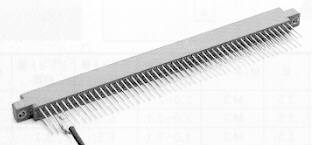

- 동축케이블을 콘넥터의 다리에 납땜할때 사용하는 핀입니다。
- 콘넥터 다리에 동축케이블의 심선을 직접 납땜하면 잘려질 우려가 있습니다。이 핀을 사용하면 절단을 방지하고 또한 작업성을 한단계
향상시킵니다。
- 품번・・・・・・ＣＣ－１－１、ＣＣ－１－２
- 재질・・・・・・린청동０．３ｔ
- 처리・・・・・・니켈주석도금
- 적합 콘넥터 다리・・・・・・０．６４□
- 적합 동축케이블
- １．５Ｃ－２Ｖ(ＣＣ－１－１)
- ２．２φ보다 얇은 것(ＣＣ－１－２)
- 사용방법
- 동축케이블을 Ａ부에 넣어서 펜치로 눌러 고정시킵니다。
- 심선을 Ｂ부에 1회 감아 붙여 줍니다。
- Ｃ부를 콘넥터의 다리에 넣어서 Ｂ부와 같이 납땜을 합니다。
- 실드측도 같은 방법으로 합니다。（Ｂ부에 감아 붙일 필요는 없음）
PDF파일(30KB)
