동축케이블
| 동축케이블 횡형취부 핀 [CY시리즈] (１팩100개입) |
ＰＡＴ |
- 동축케이블을 프린트기판에 평행하게 취부할때 사용합니다。
- 심선을 납땜하고、실드측을 펜치로 오그려서 고정 시켜 주십시오。
- 재질
- 금속부・・・・・・황동、니켈주석도금
- 수지부・・・・・・테프론(UL94V-0)
- 프린트기판 취부 구멍경・・・・・・１．２～１．３φ

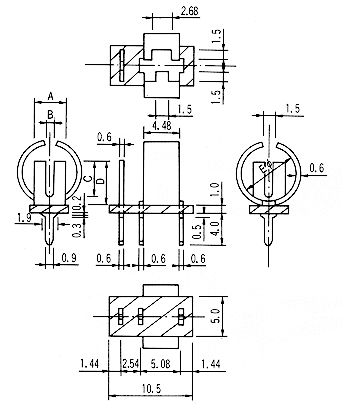

| 품번 | A | B | C | D | E |
적합
동축케이블 |
|---|
| CY-1-1 | 3.0 | 0.8 | 3.0 | 4.0 | 3.7 | 1.5C-2V |
| CY-3-1 | 4.0 | 1.0 | 4.0 | 5.5 | 6.7 | 3C-2V |
