표면실장용（콘넥터）
- 표면실장용기판에 취부가능한 초소형 콘넥터 입니다。
- 본제품을 사용하면 흩어진 상태로 신호라인을 끌어낼 수 있어서、패턴을 집약화 하지 않아도 되므로 패턴의 설계가 간단히 가능합니다。
- 종、횡、자유롭게 취부가능
- 수작업용 낱개타잎과 자동삽입기용의 앰보스테이프 타잎의 2종류가 있습니다。
- 재질
- 처리
- ＨＨ－１－Ｇ
- 바디・・・니켈성금도금
- 콘텍터부・・・니켈성금도금
- ＨＨ－１－Ｓ
- 바디・・・니켈성주석도금
- 콘텍터부・・・니켈성금도금
| 정격전류 | 1A |
|---|
| 정격전압 | 125V AC, DC |
|---|
| 접촉저항 | 10mΩ이하 |
|---|
| 사용온도범위 | -40～+125℃ |
|---|
| 탈착회수 | 100회이상 |
|---|
| 삽입력 | 70g이상 |
|---|
| 탈거력 | 70g이상 |
|---|
| 품번 | 포장상태 |
|---|
| HH-1-G | 낱개（1팩100개입） |
| HH-1-G-P | 메거진（1팩100개입） |

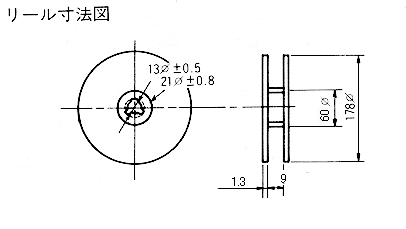

| HH-1-G-T | 릴（1팩2,000개입） |
| HH-1-S | 낱개（1팩100개입） |
| HH-1-S-P | 메거진（1팩100개입） |
| HH-1-S-T | 릴（팩2,000개입） |
 |  |

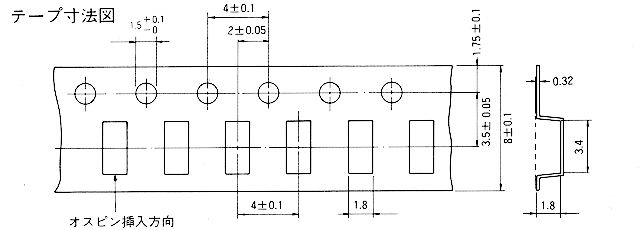

ＨＨ－１－□－Ｔ
（테이핑사양） | ＨＨ－１－□－Ｐ
（메거진삽입） |
- 사용상 주의
- 핀을 삽입할 방향에 주의 하여주십시오。
- 종방향 취브의 경우는 、특히 플랙스 발생에
주의하여 충분히 세정 하여주십시오。
- 삽입방향의 취부 랜드는 ＨＨ－１보다 삐져나오지 않게
설계하여 주십시오。（땜납이 올라오는 것을 방지 하기 위하여）
PDF파일(34KB)
