표면실장용
（콘넥터）
표면실장용 전원콘넥터 [HH-3시리즈]
ＰＡＴ

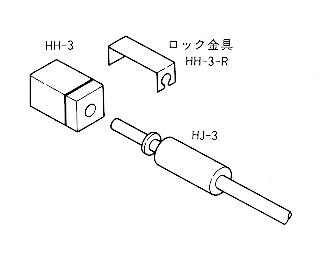

사용예
ＨＪ－３
と
ＨＨ－３－Ｒ
(로크금구)
을 사용한 경우
표면실장용기판에 전원을 공급 하기위한 콘넥터 입니다。
메일측은、
ＨＪ－３、ＨＪ－３１
입니다。
ＨＪ－３
에
ＨＨ－３－R
(로크금구)를 사용 하면、당겨도 빠지지 않습니다。

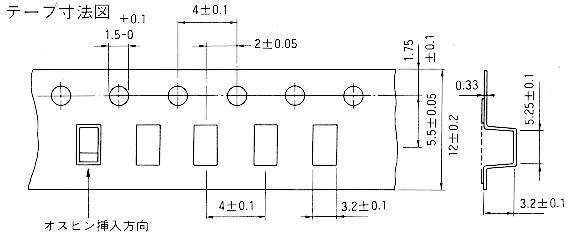

메거진 타잎과 엡보스테이프 타잎의 ２종류가 있습니다。
재질
바디・・・・・・황동
콘텍트부・・・베릴륨동
처리
ＨＨ－３－Ｇ
바디・・・니켈성금도금
콘텍트부・・・니켈성금도금
ＨＨ－３－Ｓ
바디・・・니켈성주석도금
콘텍트부・・・니켈성금도금
정격전류・・・・・５A
정격전압・・・・・１２５V ＡＣ、ＤＣ
접촉저항・・・・・１０mΩ이하
탈착회수・・・・・１００회이상
삽입력・・・・・・１５０g이상
탈거력・・・・・・１５０g이상
사용온도범위・・・－４０～＋１２５℃
품번
포장상태
HH-3-G
메거진（1팩100개입）
HH-3-G-T

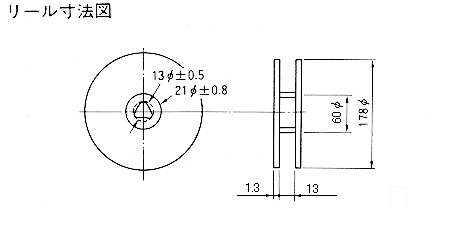

릴（1팩500개입）
HH-3-S
메거진（1팩100개입）
HH-3-S-T
릴（1팩500개입）
■사용상의 주의
핀의 삽입방향에 주의해 주십시오。
기구측이 메일핀 삽입방향입니다。
