コンスルー

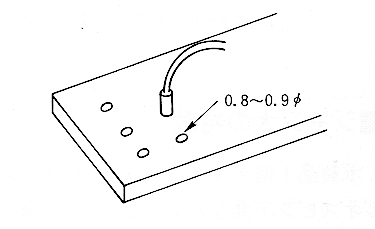

■使用例

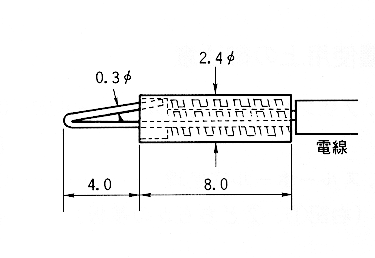

■寸法図

• スルーホール穴に入れるだけで信号をチェックできます。
• スルーホール穴より信号を供給できます。
• ２．５４mmピッチで並びます。
• 樹脂の色は６色（黒・白・赤・黄・青・緑）
• 電線が５０cmの長さでついています。
• 材質
  • コンタクト部・・・ベリリウム銅、ニッケル下地金メッキ
  • ボディ・・・・・・黄銅、ニッケル下地金メッキ
  • 樹脂部・・・・・・アセタールコポリマー(ＵＬ９４ＨＢ)
  • 電線・・・・・・・２６ＡＷＧ
• 定格電流・・・１A
• 定格電圧・・・１２５V ＡＣ,ＤＣ
• 接触抵抗・・・３０mΩ以下
• プリント板適合スルーホール穴・・・０．８〜０．９φＴＨ仕上り径
• プリント板適合板厚・・・０．８〜２．０t
• 使用温度範囲・・・−４０〜＋８５℃
• 使用湿度範囲・・・０〜８５％ＲＨ（但し結露しないこと。）
• 使用回数・・・５０回以下（同一スルーホール穴に対して）
• 挿抜力


  スルーホール穴	挿入力	抜去力
  0.8φ	200g以下	50g以上
  0.85φ	150g以下	30g以上
  0.9φ	100g以下	20g以上

■御注文方法

• ＸＣ−１ 赤←樹脂の色を入れて下さい。
  （黒・白・赤・黄・青・緑の６色）
• 電線と樹脂の色は同一です。

PDFファイル(23KB)
