コンスルー

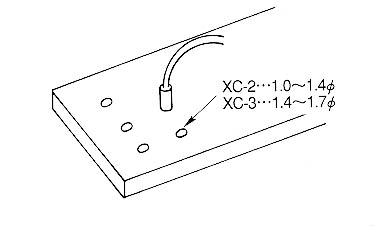

■使用例

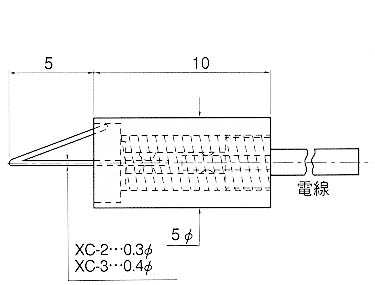

■寸法図

• スルーホール穴に入れるだけで信号をチェックできます。
• スルーホール穴より信号を供給できます。
• 樹脂の色は６色（黒・白・赤・黄・青・緑）
• 電線(２２ＡＷＧ)が５０cmの長さでついています。
• 材質
  • コンタクト部・・・ベリリウム銅、ニッケル下地金メッキ
  • ボディ・・・・・・黄銅、ニッケル下地金メッキ
  • 樹脂部・・・・・・アセタールコポリマー(UL94HB)
  • 電線・・・・・・・２２ＡＷＧ
• 定格電流・・・１A
• 定格電圧・・・１２５V ＡＣ,ＤＣ
• 接触抵抗・・・３０mΩ以下
• プリント板適合スルーホール穴
  • ＸＣ−２・・・１．０〜１．４φ
  • ＸＣ−３・・・１．４〜１．７φ
• プリント板適合板厚・・・０．８〜３．２t
• 使用温度範囲・・・−４０〜＋８５℃
• 使用湿度範囲・・・０〜８５％ＲＨ（但し結露しないこと。）
• 使用回数・・・５０回以下（同一スルーホール穴に対して）

• ＸＣ−２ 赤←樹脂の色を入れて下さい。
  （黒・赤・黄・緑・青・白）
• 電線と樹脂の色は同一です。
