コンスルー

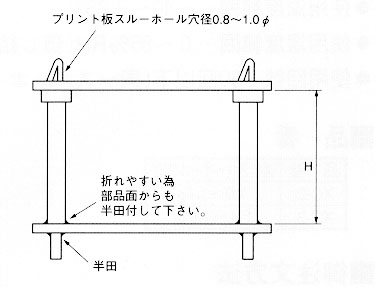

■使用例

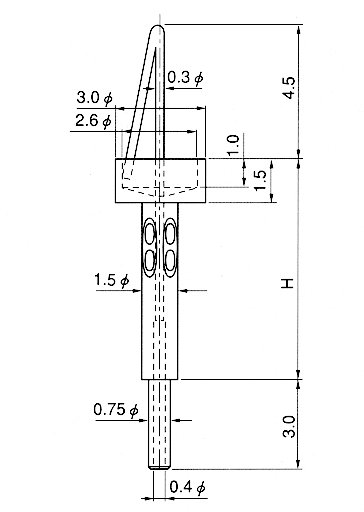

■寸法図

• プリント基板を二段重ねする時に御利用下さい。
• プリント基板をチェックする時の検査治具にも御利用できます。
• 相手側はスルーホール穴(０．８〜１．０φ)に差し込むだけで
  電気的接触を得ることができます。
• 材質
  • ボディ・・・・・・黄銅
  • コンタクト部・・・ベリリウム銅
• 処理・・・・・・ニッケル下地金メッキ
• 定格電流・・・１A
• 定格電圧・・・１２５V ＡＣ,ＤＣ
• 接触抵抗・・・３０mΩ以下
• プリント板取付穴(半田付側)・・・０．８φ
• プリント板適合スルーホール穴(コンタクト側)・・・０．８〜１．０φ
• プリント板適合板厚(コンタクト側)・・・０．８〜３．２t
• 使用温度範囲・・・−４０〜＋１２５℃
• 使用湿度範囲・・・０〜８５％ＲＨ（但し結露しないこと。）
• 使用回数・・・５０回以下（同一スルーホール穴に対して）
• 挿抜力


  スルーホール穴	挿入力	抜去力
  0.8φ	200g以下	50g以上
  0.9φ	100g以下	30g以上
  1.0φ	100g以下	20g以上

品番	H
XE-4	4
XE-5	5
XE-6	6
XE-7	7
XE-8	8
XE-9	9
XE-10	10
XE-11	11
XE-12	12
XE-13	13
XE-14	14
XE-15	15
XE-20	20

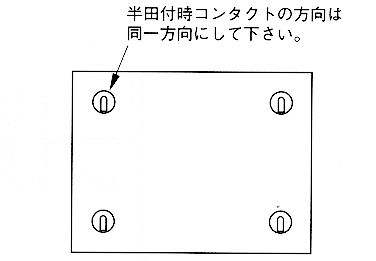

• 取付時の御注意

使用上の御注意を読んで御使用下さい。

■半田付時の御注意

• 部品面からも半田を上げて下さい。（折れやすい為）
• 推奨ランド径
  ０．８φTH穴径、２．５φランド径

• 折れやすい為、横方向の力を加えないで下さい。
