프린트기판 2단적재용
초소형기판 2단적재용 단자〔고정형〕(H=5.5～22mm)
(1.27mm、2.54mm피치)
[MB시리즈] (１팩10개입) |
 |

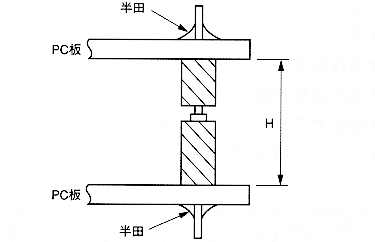

| ■사용예 |
 |
- 프린트기판등을 2단 적재시 사용하여 주십시오。
- ２매의 기판을 납땜으로 고정 고정합니다。
- １．２７mm、２．５４mm피치의 2종류가 있습니다。
- 재질
- 수지부・・・・・・ＰＣＴ수지 흑색(UL94V-0)
- 핀부・・・・・・린청동、처리・・・・・・니켈도금
- 전류용량・・・・・・２A
- 절연저항・・・・・・５００MΩ이상
- 절연내압
- １０００V ＡＣ、ＤＣ(ＭＢ－３시리즈)
- ７００V ＡＣ、ＤＣ(ＭＢ－１시리즈)
- 사용온도범위・・・・・・－４０～＋１２５℃
- 프린트판 취부 구멍경・・・・・・０．６φ

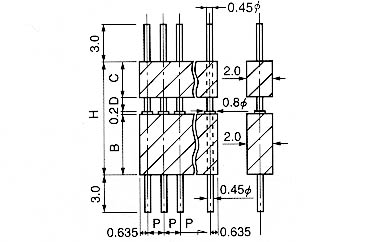

| 품번 | H | B | C | D | P | 연결수 |
|---|
| MB-1-5.5 | 5.5 | 4.3 | 1.0 | 0 | 1.27 | 40 |
| MB-1-6.0 | 6.0 | 4.8 | 1.0 | 0 | 1.27 | 40 |
| MB-1-6.5 | 6.5 | 4.8 | 1.0 | 0.5 | 1.27 | 40 |
| MB-1-7.0 | 7.0 | 4.8 | 1.8 | 0.2 | 1.27 | 40 |
| MB-1-7.5 | 7.5 | 4.8 | 2.3 | 0.2 | 1.27 | 40 |
| MB-1-8.0 | 8.0 | 4.8 | 2.8 | 0.2 | 1.27 | 40 |
| MB-1-8.5 | 8.5 | 4.8 | 3.3 | 0.2 | 1.27 | 40 |
| MB-1-9.0 | 9.0 | 4.8 | 3.8 | 0.2 | 1.27 | 40 |
| MB-1-9.5 | 9.5 | 4.8 | 4.3 | 0.2 | 1.27 | 40 |
| MB-1-10 | 10 | 4.8 | 4.8 | 0.2 | 1.27 | 40 |
| MB-1-11 | 11 | 4.8 | 4.8 | 1.2 | 1.27 | 40 |
| MB-1-12 | 12 | 4.8 | 4.8 | 2.2 | 1.27 | 40 |
| MB-1-13 | 13 | 4.8 | 4.8 | 3.2 | 1.27 | 40 |
| MB-1-14 | 14 | 4.8 | 4.8 | 4.2 | 1.27 | 40 |
| MB-1-15 | 15 | 4.8 | 4.8 | 5.2 | 1.27 | 40 |
| MB-1-16 | 16 | 4.8 | 4.8 | 6.2 | 1.27 | 40 |
| MB-1-17 | 17 | 4.8 | 4.8 | 7.2 | 1.27 | 40 |
| MB-1-18 | 18 | 4.8 | 4.8 | 8.2 | 1.27 | 40 |
| MB-1-19 | 19 | 4.8 | 4.8 | 9.2 | 1.27 | 40 |
| MB-1-20 | 20 | 4.8 | 4.8 | 10.2 | 1.27 | 40 |
| MB-1-21 | 21 | 4.8 | 4.8 | 11.2 | 1.27 | 40 |
| MB-1-22 | 22 | 4.8 | 4.8 | 12.2 | 1.27 | 40 |
| 품번 | H | B | C | D | P |
연결수 |
|---|
| MB-3-5.5 | 5.5 | 4.3 | 1.0 | 0 | 2.54 | 20 |
| MB-3-6.0 | 6.0 | 4.8 | 1.0 | 0 | 2.54 | 20 |
| MB-3-6.5 | 6.5 | 4.8 | 1.0 | 0.5 | 2.54 | 20 |
| MB-3-7.0 | 7.0 | 4.8 | 1.8 | 0.2 | 2.54 | 20 |
| MB-3-7.5 | 7.5 | 4.8 | 2.3 | 0.2 | 2.54 | 20 |
| MB-3-8.0 | 8.0 | 4.8 | 2.8 | 0.2 | 2.54 | 20 |
| MB-3-8.5 | 8.5 | 4.8 | 3.3 | 0.2 | 2.54 | 20 |
| MB-3-9.0 | 9.0 | 4.8 | 3.8 | 0.2 | 2.54 | 20 |
| MB-3-9.5 | 9.5 | 4.8 | 4.3 | 0.2 | 2.54 | 20 |
| MB-3-10 | 10 | 4.8 | 4.8 | 0.2 | 2.54 | 20 |
| MB-3-11 | 11 | 4.8 | 4.8 | 1.2 | 2.54 | 20 |
| MB-3-12 | 12 | 4.8 | 4.8 | 2.2 | 2.54 | 20 |
| MB-3-13 | 13 | 4.8 | 4.8 | 3.2 | 2.54 | 20 |
| MB-3-14 | 14 | 4.8 | 4.8 | 4.2 | 2.54 | 20 |
| MB-3-15 | 15 | 4.8 | 4.8 | 5.2 | 2.54 | 20 |
| MB-3-16 | 16 | 4.8 | 4.8 | 6.2 | 2.54 | 20 |
| MB-3-17 | 17 | 4.8 | 4.8 | 7.2 | 2.54 | 20 |
| MB-3-18 | 18 | 4.8 | 4.8 | 8.2 | 2.54 | 20 |
| MB-3-19 | 19 | 4.8 | 4.8 | 9.2 | 2.54 | 20 |
| MB-3-20 | 20 | 4.8 | 4.8 | 10.2 | 2.54 | 20 |
| MB-3-21 | 21 | 4.8 | 4.8 | 11.2 | 2.54 | 20 |
| MB-3-22 | 22 | 4.8 | 4.8 | 12.2 | 2.54 | 20 |
■주문방법
ＭＢ－１－６．０－１０Ｐ ← 희망하는 극수를 기입하여 주십시오。
(지정이 없는 겨우에는 최대연결수로 납품해 드립니다。)
