2단적재용
매트릭스 콘넥터(소케트측)
[품번MTS-3-98] (１팩 1개입) |
- 본제품과 MTPシリーズ를 조합하여 프린트기판을 2단
적재 할 수 있습니다。
- ９８극의 신호라인을 도통시킬 수 있습니다。

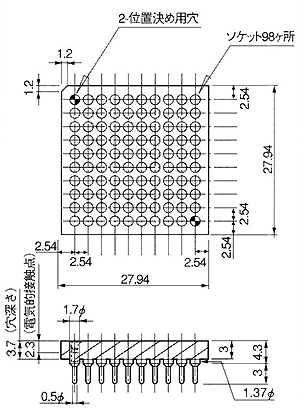

- 대각선상에 열려있는 구멍이 위치결정핀이 들어가는 구멍입니다。
(오삽입방지를 위하여 부착되어 있습니다。)
- 희망하시는 극수、배치로 공급 가능합니다。
- 재질
- 수지부・・・・・・PPS흑색(UL94V-0)
- 소케트부
- 바디・・・・・・황동(니켈도금)
- 콘텍터・・・・・・베릴륨동(니켈도금)
- 전지용량・・・・・・1A
- 절연저항・・・・・・500MΩ이상
- 절연내압・・・・・・1000V AC, DC １분간
- 탈착회수・・・・・・100회 이상
- 접촉저항・・・・・・10ｍΩ이하(1핀당)
- 탈착력・・・・・・10g이상(1핀당)
- 적합 메일핀경・・・・・・0.4～0.5φ
- 프린트기판 취부 구멍경・・・・・・0.7φ
PDF파일(38KB)
