프린트기판 2단적재용
초소형 앵글형
(1.27mm、1.778mm、2.54mm피치)
[MZ시리즈] (１팩 10개입) |
| ■사용예 |
 |
 |
- 표시기를 직각으로 부착할 때 등에 사용하여 주십시오。
- 1.27mm、1.778mm、2.54mm피치의 3종류가 있습니다。
- 몰드절단용 니퍼(품번ＭＯＣ－３)로
절단하여 사용 하십시오。
- 재질
- 수지부・・・・・・ＰＣＴ흑색(UL94V-0)
- 핀부・・・・・・린청동、니켈도금
- 전류용량・・・・・・２A
- 절연저항・・・・・・５００MΩ이상
- 절연내압
- １０００V ＡＣ、ＤＣ
- ７００V ＡＣ、ＤＣ(ＭＺ－１－１만)
- 사용온도범위・・・・・・－４０～＋１２５℃
- 프린트판 취부 구멍경・・・・・・０．６φ

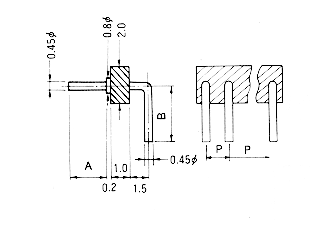

| 품번 | P | A | B |
연결수 |
|---|
| MZ-1-1 | 1.27 | 2.2 | 3.2 | 40P |
| MZ-1-2 | 1.27 | 3.0 | 4.0 | 40P |
| MZ-2-1 | 1.778 | 2.2 | 3.2 | 30P |
| MZ-2-2 | 1.778 | 3.0 | 4.0 | 30P |
| MZ-3-1 | 2.54 | 2.2 | 3.2 | 20P |
| MZ-3-2 | 2.54 | 3.0 | 4.0 | 20P |
■주문방법
ＭＺ－１－１－１０Ｐ ←희망하시는 극수를 기입하여 주십시오。
