프린트기판 2단적재용
| 연결형 메일핀단자 [MK시리즈] (１팩10개입) |
|---|
- １．０φ핀을 ２．５４mm피치로 ２０핀 연결한 타잎입니다。
- 희망하는 극수로 절단해서 시용해 주십시오。
- 몰드용 절단 니파 (품번ＭＯＣ－３)로 절단
하십시오。
- 재질
- 핀부・・・・・・린청동
- 수지부・・・・・・ＰＣＴ흑색(UL94V-0)
- 처리
- 정격전류・・・・・・５A
- 정격전압・・・・・・１２５V ＡＣ,ＤＣ
- 절연내압・・・・・・１０００V ＡＣ,ＤＣ１분간
- 절연저항・・・・・・５００MΩ이상
- 사용온도범위・・・・・・-４０～+１２５℃
- 프린트판 취부 구멍경・・・・・・１．２φ
| 품번 | L(mm) |
|---|
| MK-5.3 | 5.3 |
| MK-8 | 8.0 |
| MK-13 | 13.0 |
| MK-18 | 18.0 |
| MK-23 | 23.0 |
| MK-28 | 28.0 |

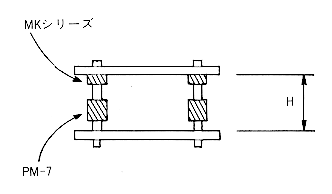

■사용예（2단적재에 사용한 때）
- 프린트기판의 2단적재에 사용 할때는 소케트측은 ＰＭ－７을
사용 해주십시오。
| 품번 | H(mm) |
|---|
| MK-5.3 | 7.3 |
| MK-8 | 9 |
| MK-13 | 14 |
| MK-18 | 19 |
| MK-23 | 24 |
| MK-28 | 29 |
MK시리즈와 PM-7 를 조합한 경우의 기판간 간격(H)입니다。
