프린트기판 2단적재용
탈착형 2단적재용 （강력타잎）（2.54mm피치）
[OWW시리즈] (１팩10개입) |
|---|
- 프린트기판을 2단 적재하여 탈착이 가능합니다。（상대측소케트・・・ＰＭＷ－６１）
- ２．５４mm피치、２０Ｐ연결
- 재질
- 핀・・・린청동、처리・・・니켈도금
- 수지・・・ＰＢＴ흑색（UL94V-0）
- 전류용량・・・・・・４A
- 절연저항・・・・・・５００MΩ이상
- 절연내압・・・・・・１０００V ＡＣ,ＤＣ１분간
- 사용온도범위・・・・・・－４０～＋１２５℃
- 프린트기판 취부 구멍경・・・・・・０．９φ
- 적합 소케트・・・・・・ＰＭＷ－６１

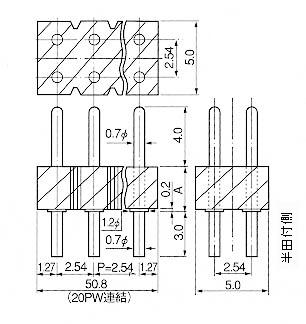

| 품번 | A | H |
|---|
| OWW-3-1.2 | 1.2 | 6.2 |
| OWW-3-2 | 2 | 7 |
| OWW-3-3 | 3 | 8 |
| OWW-3-4 | 4 | 9 |
| OWW-3-5 | 5 | 10 |
| OWW-3-7 | 7 | 12 |
| OWW-3-10 | 10 | 15 |
| OWW-3-12.5 | 12.5 | 17.5 |
| OWW-3-15 | 15 | 20 |
| OWW-3-17.5 | 17.5 | 22.5 |
| OWW-3-20 | 20 | 25 |
| OWW-3-25 | 25 | 30 |
| OWW-3-30 | 30 | 35 |

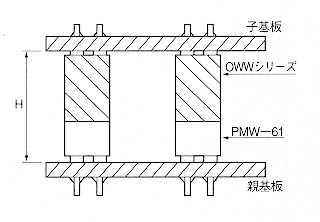

Ｈ치수는 ＰＭＷ－６１을 사용한 경우 메인기판과 서브기판의 간격입니다。
■주문방법
ＯＷＷ－３－５－１０ＰＷ←극수를 기입해 주십시오。（최대２０ＰＷ）
※극수 지정이 없으면 최대극수로 납품해 드립니다。
PDF파일(30KB)
