표면실장용（2단적재）
표면실장용 수직형연결단자
[ACS시리즈] (1팩10개입) |
PAT |
 |
| ■사용예 |
 |
- 표면실장용기판 상호 수직으로 취부 할 수 있는 단자입니다。
- 양 사이드의 핀은 위치결정핀이 됩니다。
(위치결정핀도 전기적으로 결합되어 있으므로 SMT핀과 같이 회로접합이 가능합니다。)
- 피치는、2.54mm, 1.27mm
- 재질
- 수지부・・・PPS흑색(UL94V-0)
- 핀부・・・린청동
- 처리・・・니켈성금도금
- 전류용량・・・3A(ACS-1-1)
5A(ACS-3-1)
- 절연저항・・・500MΩ이상
- 절연내압
- ACS-1-1・・・500V AC, DC １분간
- ACS-3-1・・・1000V AC, DC １분간
- 사용온도범위・・・-40～+125℃
- 상대측 프린트기판 취부 가능 판두께・・・1.6mm以下
| 품번 | A | B | C | P |
최대연결수 |
|---|
| ACS-1-1 | 0.635 | 0.5 | 0.5 | 1.27 | 40 |
| ACS-3-1 | 1.27 | 1.0 | 1.0 | 2.54 | 20 |

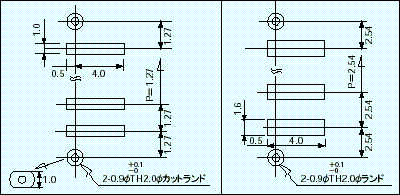

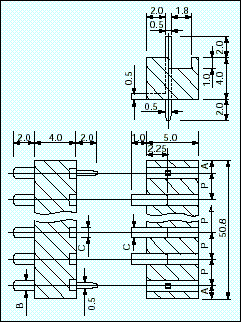

| ■칫수도 | ■추천랜드경(좌:ACS-1-1 우:ACS-3-1) |
|---|
 |  |

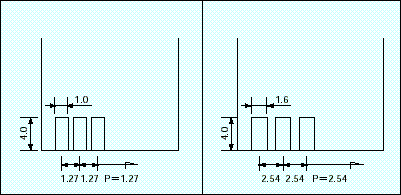

■추천랜드경(상대측:상대측 프린트기판두께1.6mm이하)
(좌:ACS-1-1사용의 경우 우:ACS-3-1사용의
경우) |
|---|
 |
■실장시의 주의
큰기판、중량이 있는 기판을 취부할 경우에 양 사이드에 취부브리켓을
사용하여 주십시오。
■주문방법
ACS-1-1-10P←극수를 기입해 주십시오。(위치결정핀을 포함한 극수)
양 사이드의 핀이 위치결정핀이 됩니다。전기적인 사용 가능합니다。
10P의 경우、표면실장용핀은 ８Ｐ가 됩니다。
*위치결정핀 없이도 제작 가능합니다。상담바랍니다。
