표면실장용（2단적재）
표면실장용 수직형연결단자
[AHS시리즈] (1팩10개입) |
PAT |
 |
| ■사용예 |
 |
- 표면실장용기판에 프린트기판을 수직으로 취부시 사용합니다。
- 양 사이드의 핀은 위치결정핀이 됩니다。
(위치결정핀도 전기적으로 결합되어 있으므로 SMT핀과 같이 회로접합 가능합니다。)
- 핀은、2.54mm, 1.27mm
- 재질
- 수지부・・・PPS흑색(UL94V-0)
- 핀부・・・린청동
- 처리・・・니켈성금도금
- 전류용량・・・3A
- 절연저항・・・500MΩ이상
- 절연내압
- AHS-1-1・・・500V AC, DC １분간
- AHS-3-1・・・1000V AC, DC １분간
- 사용온도범위・・・-40～+125℃
| 품번 | A | B | C | P |
최대연결수 |
|---|
| AHS-1-1 | 1.27 | 0.7 | 52.07 | 1.27 | 40 |
| AHS-3-1 | 1.27 | 1.0 | 50.8 | 2.54 | 20 |

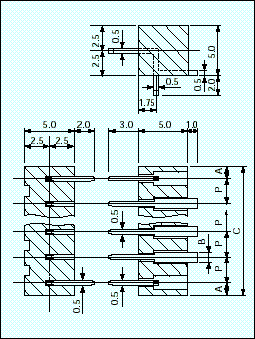

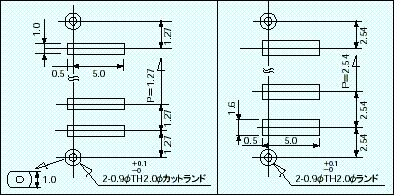

| ■칫수도 | ■추천랜드경(좌:AHS-1-1 우:AHS-3-1) |
|---|
 |  |
| ■추천랜드경(상대측) |
|---|
 |
■실장시 주의
큰기판、무거운 기판을 취부 할때는 양사이드에 취부프라켓을
사용하여 주십시오。
■주문방법
AHS-1-1-10P←극수를 기입 해 주십시오。(위치결정핀을 포함한 극수)
양 사이드의 핀이 위치결정핀이 됩니다。전기적사용 가능합니다。
10P의 경우、표면실장용핀은 ８Ｐ가 됩니다。
*위치결정핀 없이도 제작 가능합니다。상대 바랍니다。
