표면실장용（2단적재）

■사용예

OV시리즈와 PES-2의 조합 OVS시리즈(위치결정핀부착) 을 권해 드립니다。

OV시리즈에 직접 TH기판을 납땜

• 표면실장기판을 2단적재(탈착형)로 할때 사용해 주십시오。
  소케트측은 PES-2 입니다。
• 위의 TH기판을 취부하여 2단적재(고정형)로도 가능합니다。
• ２．５４mm피치
• 재질
  • 수지부・・・PPS흑색(UL94V-0)
  • 핀부・・・린청동
• 처리・・・니켈성금도금
• 전류용량・・・4A
• 절연저항・・・500MΩ이상
• 절연내압・・・１０００Ｖ ＡＣ,ＤＣ１분간
• 사용온도범위・・・－４０～＋１２５℃

품번 L(mm) OV-2 2 OV-3 3 OV-4 4 OV-5 5 OV-6 6 OV-7 7 OV-8 8 OV-9 9 OV-10 10 OV-15 15 OV-20 20

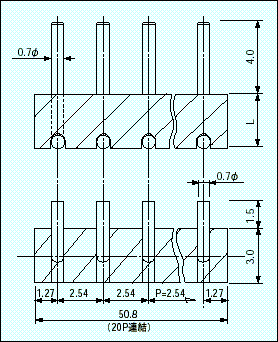

■칫수도

■추천랜드경	■실장시의 주의
	긴 연결수로의 경우、리플로시、수지부에 휨이 발생한 경우、수곳에 접착제를 발라주십시오。
