표면실장용（2단적재）



표면실장용 2단적재단자 (강력형) (위치결정핀부착)
[OVSシリーズ] (1パック10本入)		 ＰＡＴ

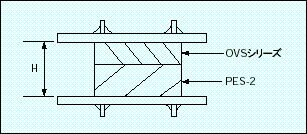

■사용예
OVS시리즈와 PES-2의 조합
OVS시리즈에 직접TH기판을 납땜
품번L(mm)H(mm)
OVS-227
OVS-338
OVS-449
OVS-5510
OVS-6611
OVS-7712
OVS-8813
OVS-9914
OVS-101015
OVS-151520
OVS-202025
■칫수도

H칫수는 PES-2와 조합 시켰을때의 기판간 높이 입니다。

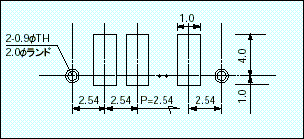

■추천랜드경■실장시 주의
긴 연결수로 사용 할 때、리플로시、수지부에
휨이 발생한 경우、수곳에 접착재를 발라주십시오。


■주문방법
OVS-2-10P←극수를 기입해 주십시오。(위치결정핀을 포함한 극수、최대20P)
양 사이드의 핀이 위치결정핀이 됩니다。
(표면실장용핀은 ８Ｐ가 됩니다。)
