ジャン太

ジャンパーに革命（高さ１．５mm）
スルーホール穴に入れるだけで・・・ジャン太�藷o場

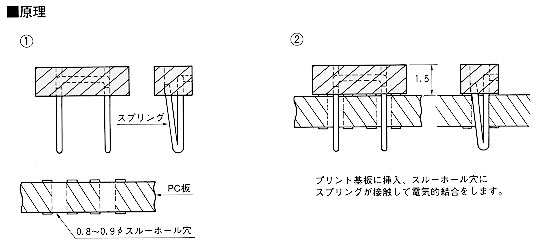

■ジャン太の特徴

1. 本製品１個でオス、メス兼用（プリント板にオスピン不要）
2. オスピン不要なので、高さが１．５mmで、ＯＫできます。
3. 色（黒・白・赤・黄・青・緑）は６色ありますので信号ラインを色わけできます。
4. スルーホール穴に入れるだけなので、簡単Ｎｏ１

■使用上の御注意

1. プリント基板適合スルーホール穴・・・０．８φ〜０．９φＴＨ仕上がり径（０．８５φ中心に作って下さい。）
   [ＰＣ板下穴キリ径０．９５φ（メッキ前）（参考値）]
2. スルーホール穴処理（�@、�Aどちらかの基板）・・・
   �@ホットエアレベラー、半田レベラー、ソルダコーター、ＳＣ法によるプリント配線基板
   メッキ厚・・銅メッキ２０μ以上、半田メッキ３μ以上（６：４共晶半田）
   �A金メッキ・・・
   銅メッキ２０μ以上、Ｎｉメッキ３μ以上、金メッキ０．０５μ以上
3. スルーホール穴に付着したフラックスは完全に除去して下さい。
4. 挿抜回数は、同一スルーホール穴に対して、５０回以下で御使用下さい。
5. 結露しない場所で使用のこと。
6.
   挿入時↓部分を押して挿入して下さい。
7. コンタクト側が銅スルーホール基板の場合は使用出来ません。
