파넬용
- 메일측ＯＰ－６－１、ＨＪ－３１의
조합으로 중계가 가능합니다。
- ＰＮ시리즈의 내측의 다리에 취부 가능합니다。
- 전선은 납땜、압착 으로 취부해 주십시오。
- 재질
- 핀부・・・・・・황동
- 콘텍트부・・・・・・베릴륨동
- 수지부・・・・・・아세탈코포리머(UL94HB)
색：흑、적、황、녹、청、백
- 처리
- 핀부・・・・・・니켈기반 금도금
- 콘텍트부・・・・・・니켈기반금도금
- 정격전류・・・５A
- 절연내압・・・１０００V ＡＣ、ＤＣ１분간
- 접촉저항・・・１０mΩ이상
- 탈착회수・・・・・１００회이상
- 삽입력・・・・・１５０g이상
- 탈거력・・・・・１５０g이상
- 적합 메일핀 경・・・・・・０．８～１．０φ
- 사용온도범위
- －４０～＋８５℃(ＯＲ－５－１、ＯＲ－５－３)
- －４０～＋１２５℃(ＯＲ－５－２)
| 품번 | 부속품 |
|---|
| OR-5-1 | 수지가 붙어 있습니다。 |
| OR-5-2 | 수지 없음。 |

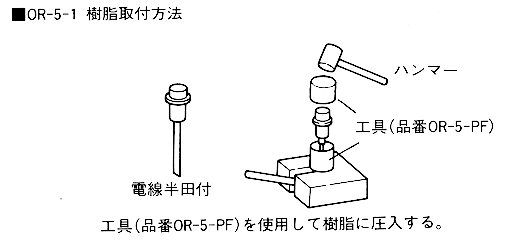

수지 취부는 공구(ＯＲ－５－ＰＦ)로 하여 주십시오。
| 품번 | 전선취부방법 |
|---|

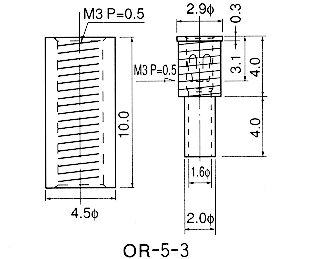

| OR-5-3 | 압착 |
| OR-5-3-50 | 압착、전선(AWG-20)50㎝부 |
※압착 할때는 공구ＯＭＸＴ－１、선단툴 품번Ｘ－１０이
필요 합니다。
 |  |
| 공구(품번ＯＲ－５－ＰＦ) |
전선 납땜시 주의
전선을 납땜 할 때는、땜납이 콘텍트부까지 가지 않도록 하여 주십시오。■주문방법
ＯＲ－５－１ 적 ← 수지의 색을 지정하여 주십시오。
(흑、적、황、녹、청、백)
