표면실장용（연결핀）
표면실장용연결핀
[GQS시리즈] [2.54, 5.08mm피치] (1팩10개입) |
ＰＡＴ．P |
- 표면실장기판의 전원 전원추출핀등에 사용해 주십시오。
- 수지상부의 프린트기판을 취부가 가능합니다。
(PC판의 2단 적재에도 사용해 주십시오。)
- 높이는 ４～１０mm까지입니다。
- 핀사이가 비어있어、공기의 유통이 좋아 온도상승을 방지 가능합니다。
- ２．５４mm피치 최대３１P、５．０８㎜피치 최대１５P
- 양사이드는 위치결정핀으로 되어있습니다。
- 재질
- 수지부・・・ＰＣＴ흑색(UL94V-0)
- 핀부・・・동
- 처리・・・・・・니켈성금도금
- 리플로대응형
- 전류용량 ・・・・・・１０A
- 절연저항・・・・・・５００MΩ이상
- 절연내압・・・・・・１０００V ＡＣ、ＤＣ１분간
- 사용온도범위・・・・・・－４０～＋１２５℃

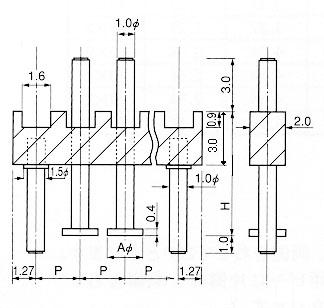

| 품번 | A(φ) | H | P |
최대연결수 |
|---|
| GQS-3-4 | 1.8 | 4 | 2.54 | 31P |
| GQS-3-5 | 1.8 | 5 | 2.54 | 31 |
| GQS-3-6 | 1.8 | 6 | 2.54 | 31 |
| GQS-3-7 | 1.8 | 7 | 2.54 | 31 |
| GQS-3-8 | 1.8 | 8 | 2.54 | 31 |
| GQS-3-9 | 1.8 | 9 | 2.54 | 31 |
| GQS-3-10 | 1.8 | 10 | 2.54 | 31 |
| GQS-6-4 | 2.0 | 4 | 5.08 | 15P |
| GQS-6-5 | 2.0 | 5 | 5.08 | 15 |
| GQS-6-6 | 2.0 | 6 | 5.08 | 15 |
| GQS-6-7 | 2.0 | 7 | 5.08 | 15 |
| GQS-6-8 | 2.0 | 8 | 5.08 | 15 |
| GQS-6-9 | 2.0 | 9 | 5.08 | 15 |
| GQS-6-10 | 2.0 | 10 | 5.08 | 15 |
■주문방법
GQS－３－１０－１０Ｐ←표면실장용 핀의 극수를 기입해 주십시오。
（양 사이드의 위치결정핀은 핀수에 포함되어 있지 않습니다。)
（지정이 없는 경우에는 최대연결수로 납품해 드립니다。)
■사용상의 주의
리플로시、제품이 기울어지는 때는、위치결정핀에 접착제를 발라서 고정한 후、리플로 해주십시오。

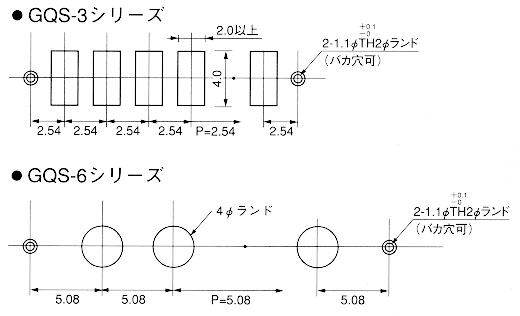

| ■추천 랜드경 |
 |
PDF파일(28KB)
