표면실장용（연결핀）
표면실장용 연결단자 (평행형)
[HD시리즈] (1팩10개입) |
ＰＡＴ |

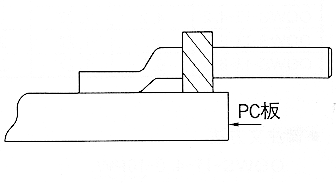

- 표면실장용기판에 평행하게 취부 하는 단자 입니다。
- 알미늄기판、세라믹기판、철기판등의 전원 모듈의 다리등에 사용하여 주십시오。
- 희망하는 극수로 절단하여 사용하여 주십시오。
- 재질
- 핀부・・・황동
- 수지부・・・ＰＣＴ흑색(UL94V-0)
- 처리
- 사양
| 정격전류 | ２A（ＨＤ－１시리즈） |
| | ３A（ＨＤ－２시리즈） |
| | ５A（ＨＤ－４시리즈） |
| 정격전압 | １２５V ＡＣ、ＤＣ |
| 절연내압 | １０００V ＡＣ、ＤＣ１분간 |
| | ７００V ＡＣ、ＤＣ１분간 |
| | （ＨＤ－□－１□시리즈 한） |
| 절연저항 | ５００MΩ이상 |

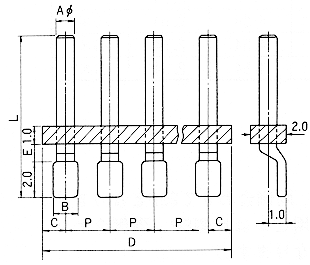

| 품번 | A | B | C | D | E | L |
L | 최대
연결수 |
|---|
| HD-1-11 | 0.45 | 0.7 | 0.635 | 50.8 | 1.0 |
9 | 1.27 | 40 |
| HD-1-12 | 0.45 | 0.7 | 0.635 | 50.8 | 1.0 |
12 | 1.27 | 40 |
| HD-1-13 | 0.45 | 0.7 | 0.635 | 50.8 | 1.0 |
14 | 1.27 | 40 |
| HD-1-31 | 0.45 | 0.7 | 1.27 | 50.8 | 1.0 |
9 | 2.54 | 20 |
| HD-1-32 | 0.45 | 0.7 | 1.27 | 50.8 | 1.0 |
12 | 2.54 | 20 |
| HD-1-33 | 0.45 | 0.7 | 1.27 | 50.8 | 1.0 |
14 | 2.54 | 20 |
| HD-2-11 | 0.6 | 0.7 | 0.635 | 50.8 | 1.0 |
9 | 1.27 | 40 |
| HD-2-12 | 0.6 | 0.7 | 0.635 | 50.8 | 1.0 |
12 | 1.27 | 40 |
| 품번 | A | B | C | D | E | L |
L | 최대
연결수 |
|---|
| HD-2-13 | 0.6 | 0.7 | 0.635 | 50.8 | 1.0 |
14 | 1.27 | 40 |
| HD-2-31 | 0.6 | 1.0 | 0.635 | 49.53 | 1.0 |
9 | 2.54 | 20 |
| HD-2-32 | 0.6 | 1.0 | 0.635 | 49.53 | 1.0 |
12 | 2.54 | 20 |
| HD-2-33 | 0.6 | 1.0 | 0.635 | 49.53 | 1.0 |
14 | 2.54 | 20 |
| HD-4-31 | 1.0 | 1.4 | 1.27 | 50.8 | 1.3 |
9 | 2.54 | 20 |
| HD-4-32 | 1.0 | 1.4 | 1.27 | 50.8 | 1.3 |
12 | 2.54 | 20 |
| HD-4-33 | 1.0 | 1.4 | 1.27 | 50.8 | 1.3 |
14 | 2.54 | 20 |

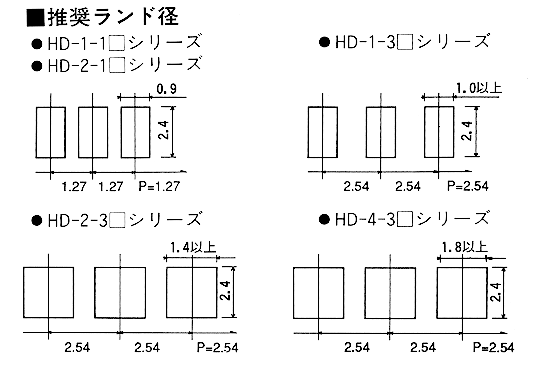

■사용상의 주의
긴 연결수로 사용하는 경우 리플로시、수지에 휨이
발생하는 경우가 있으므로、수곳에 접착제를 발라서 고정해 주십시오。
PDF파일(21KB)
