표면실장용（연결핀）
표면실장용 연결핀
[HQ시리즈] [2.54mm피치] (1팩10개입) |
ＰＡＴ |
- 표면실장기판、알미늄기판、철기판、세라믹기판등、구멍이 뚫리지 않는 경우의 메일핀으로 사용해 주십시오。
- Ｈ.ＩＣ의 다리、특히 파워모듈의 다리등에 사용하면 편리합니다。
- ２．５４mm피치로 ２０Ｐ연결되어 있습니다。
- 재질
- 수지부・・・ＰＣＴ흑색(UL94V-0)
- 핀부・・・・・・동、황동(HQS시리즈
위치결정핀)
- 처리・・・・・・니켈성금도금
- 전류용량
- ＨＱ－２시리즈・・・・・・３A
- ＨＱ－３시리즈・・・・・・４A
- ＨＱ－４시리즈・・・・・・５A
- 절연저항・・・・・・５００MΩ이상
- 절연내압・・・・・・１０００V ＡＣ、ＤＣ１분간
- 사용온도범위・・・・・・－４０～＋１２５℃

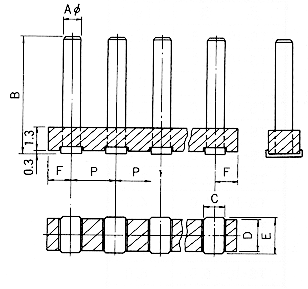

| 품번 | A | B | C | D | E | F | P |
연결수 |
|---|
| HQ-2-5 | 0.6 | 5 | 1.0 | 1.6 | 2.0 | 0.635
| 2.54 | 20 |
| HQ-2-8 | 0.6 | 8 | 1.0 | 1.6 | 2.0 | 0.635
| 2.54 | 20 |
| HQ-2-10 | 0.6 | 10 | 1.0 | 1.6 | 2.0 | 0.635
| 2.54 | 20 |
| HQ-3-5 | 0.8 | 5 | 1.2 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-3-8 | 0.8 | 8 | 1.2 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-3-10 | 0.8 | 10 | 1.2 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-3-15 | 0.8 | 15 | 1.2 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-4-5 | 1.0 | 5 | 1.4 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-4-8 | 1.0 | 8 | 1.4 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-4-10 | 1.0 | 10 | 1.4 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-4-15 | 1.0 | 15 | 1.4 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |

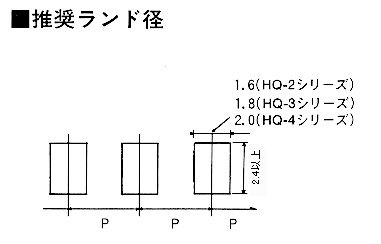

■실장시의 주의
긴 연결수로 사용하는 경우、리플로시 수지부에
휨이 발생 하는 경우가 있으므로、여러곳에 접착재를 발라 주십시오。
PDF파일(20KB)
