표면실장용（연결핀）
표면실장용 연결핀
[OQ시리즈] [1.27、1.778、2.54mm피치] (1팩10개입) |
ＰＡＴ |
- 표면실장기판、세라믹기판、알미늄기판、철기판등、구멍이 뚫리지 않는 경우에 메일핀으로 사용하십시오。
- Ｈ.ＩＣ의 다리등에도 사용 가능합니다。
- １．２７mm피치 ４０Ｐ연결、１．７７８mm피치３２Ｐ연결、２．５４mm피치로 ２０Ｐ연결
- 재질
- 수지부
- PCT흑색(UL94V-0)
- PPS흑색(UL94V-0) (OQ43시리즈 한)
- 핀부
- 린청동(ＯＱ－１１、１２、１３시리즈)
- 황동(ＯＱ－２１、２２、２３、４３시리즈)
- 처리・・・・・・니켈성금도금
- 전류용량
- ＯＱ－１１、１２、１３시리즈・・・・・・２A
- ＯＱ－２１、２２、２３시리즈・・・・・・３A
- ＯＱ－４３시리즈・・・・・・・・５A
- 절연저항・・・・・・５００MΩ이상
- 절연내압
- １０００V ＡＣ、ＤＣ１분간
- ７００V ＡＣ、ＤＣ１분간(ＯＱ－１１、ＯＱ－２１시리즈 한)
- 사용온도범위・・・・・・－４０～＋１２５℃

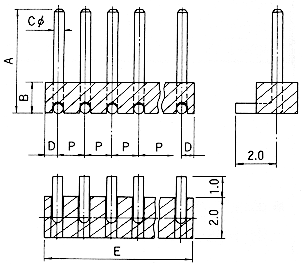

| 품번 | A | B | C | D | E | P |
최대
연결수 |
|---|
| OQ-01-4.2 | 4.2 | 1.5 | 0.4 | 0.635 | 50.8 |
1.27 | 40 |
| OQ-01-5 | 5 | 1.5 | 0.4 | 0.635 | 50.8 |
1.27 | 40 |
| OQ-01-6.5 | 6.5 | 1.5 | 0.4 | 0.635 | 50.8 |
1.27 | 40 |
| OQ-11-3.8 | 3.8 | 1.5 | 0.45 | 0.635 | 50.8 |
1.27 | 40 |
| OQ-11-4.2 | 4.2 | 1.5 | 0.45 | 0.635 | 50.8 |
1.27 | 40 |
| OQ-11-5 | 5 | 1.5 | 0.45 | 0.635 | 50.8 |
1.27 | 40 |
| OQ-11-6.5 | 6.5 | 1.5 | 0.45 | 0.635 | 50.8 |
1.27 | 40 |
| OQ-12-3.8 | 3.8 | 1.5 | 0.45 | 0.889 | 56.89 |
1.778 | 32 |
| OQ-12-4.2 | 4.2 | 1.5 | 0.45 | 0.889 | 56.89 |
1.778 | 32 |
| OQ-12-5 | 5 | 1.5 | 0.45 | 0.889 | 56.89 |
1.778 | 32 |
| OQ-12-6.5 | 6.5 | 1.5 | 0.45 | 0.889 | 56.89 |
1.778 | 32 |
| OQ-03-4.2 | 4.2 | 1.5 | 0.4 | 0.635 | 49.53 |
2.54 | 20 |
| OQ-03-5 | 5 | 1.5 | 0.4 | 0.635 | 49.53 |
2.54 | 20 |
| OQ-03-6.5 | 6.5 | 1.5 | 0.4 | 0.635 | 49.53 |
2.54 | 20 |
| OQ-13-3.8 | 3.8 | 1.5 | 0.45 | 0.635 | 50 |
2.54 | 20 |
| OQ-13-4.2 | 4.2 | 1.5 | 0.45 | 0.635 | 50 |
2.54 | 20 |
| OQ-13-5 | 5 | 1.5 | 0.45 | 0.635 | 50 |
2.54 | 20 |
| OQ-13-6.5 | 6.5 | 1.5 | 0.45 | 0.635 | 50 |
2.54 | 20 |
| OQ-21-5 | 5 | 1.5 | 0.6 | 0.8 | 51.13 |
1.27 | 40 |
| OQ-21-8 | 8 | 1.5 | 0.6 | 0.8 | 51.13 |
1.27 | 40 |
| OQ-21-10 | 10 | 1.5 | 0.6 | 0.8 | 51.13 |
1.27 | 40 |
| OQ-21-12 | 12 | 1.5 | 0.6 | 0.8 | 51.13 |
1.27 | 40 |
| OQ-21-15 | 15 | 1.5 | 0.6 | 0.8 | 51.13 |
1.27 | 40 |
| 품번 | A | B | C | D | E | P |
최대
연결수 |
|---|
| OQ-22-5 | 5 | 1.5 | 0.6 | 0.889 | 56.89 |
1.778 | 32 |
| OQ-22-8 | 8 | 1.5 | 0.6 | 0.889 | 56.89 |
1.778 | 32 |
| OQ-22-10 | 10 | 1.5 | 0.6 | 0.889 | 56.89 |
1.778 | 32 |
| OQ-22-12 | 12 | 1.5 | 0.6 | 0.889 | 56.89 |
1.778 | 32 |
| OQ-22-15 | 15 | 1.5 | 0.6 | 0.889 | 56.89 |
1.778 | 32 |
| OQ-23-5 | 5 | 1.5 | 0.6 | 0.8 | 50 |
2.54 | 20 |
| OQ-23-8 | 8 | 1.5 | 0.6 | 0.8 | 50 |
2.54 | 20 |
| OQ-23-10 | 10 | 1.5 | 0.6 | 0.8 | 50 |
2.54 | 20 |
| OQ-23-12 | 12 | 1.5 | 0.6 | 0.8 | 50 |
2.54 | 20 |
| OQ-23-15 | 15 | 1.5 | 0.6 | 0.8 | 50 |
2.54 | 20 |
| OQ-43-8 | 8 | 2.0 | 1.0 | 1.27 | 50.8 |
2.54 | 20 |
| OQ-43-10 | 10 | 2.0 | 1.0 | 1.27 | 50.8 |
2.54 | 20 |
| OQ-43-12 | 12 | 2.0 | 1.0 | 1.27 | 50.8 |
2.54 | 20 |
| OQ-43-15 | 15 | 2.0 | 1.0 | 1.27 | 50.8 |
2.54 | 20 |
■추천 랜드경
■주문방법
ＯＱ－１１－４．２－１０Ｐ ← 핀수를 지정해 주십시오。
※핀수 지정이 없는 경우는 최대연결수로 납품해 드립니다。
■실장시의 주의
긴 연결수로 사용 할 때、리플로등、수지부에 휨이
발생하는 경우가 있으므로 수곳에 접착제를 발라주십시오。
PDF파일(23KB)
