표면실장용
（전원단자）
표면실장용 전원단자
[PV-3、PV-4시리즈]
ＰＡＴ
■사용예
표면실장용기판에 전원을 공급 할 때 사용하여 주십시오。
전선의 끝에 압착단자(Ｍ３)를 취부하고 Ｍ３ 나사로 연결해 주십시오。(PV-3)
전선의 끝에 압착단자(Ｍ4)를 취부하고 Ｍ３ 나사로 연결해 주십시오。(PV-4)
재질
PV-3・・・・・・황동
PV-4・・・・・・동
처리・・・・・・니켈성주석도금
전류용량
PV-3・・・・・・20A
PV-4・・・・・・30A
추천 크림납땜 두께・・・・・・150～200μ
체결토오크
PV-3・・・・・・３kg.f.cm이하
PV-4・・・・・・5kg.f.cm이하
품번
포장상태
PV-3
낱개 (1팩100개입)
PV-3-T
릴 (1릴800개입)
PV-4
낱개 (1팩100개입)
PV-4-T
릴 (1릴450개입)
■추천랜드경
테이핑품
흡착캡은 리플로후 떼어내 주십시오。
(낱개품에는 흡착캡이 없습니다。)

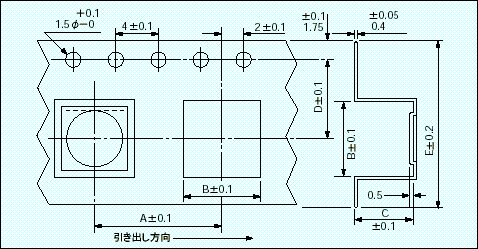

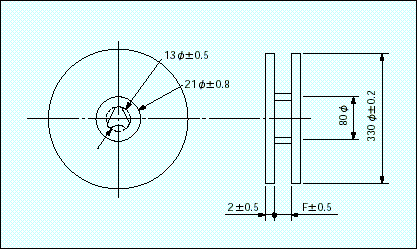

■PV-3-T & PV-4-T칫수도
A
B
C
D
E
F
PV-3-T
12
7.3
6.5
7.5
16
17.5
PV-4-T
16
10.3
8.5
11.5
24
25.5
PDF파일(29KB)
PDF파일내의 표기 잘못이 있습니다。
재질은 PV-3가 황동、PV-4가 동입니다。
