다층기판 수리용 단자 ［MR시리즈] (１팩1,000개입)	ＰＡＴ

다층기판의 내층 쇼트를 수리 가능한 단자 입니다。
내층에 쇼트가 있는 패턴은 불소수지로 막혀 있어서 핀은 절연상태가 됩니다。
재질
- 핀부・・・・・・황동
- 수지부・・・・・・불소수지 유백색
처리・・・・・・니켈성금도금
내열온도・・・・・・２４０℃

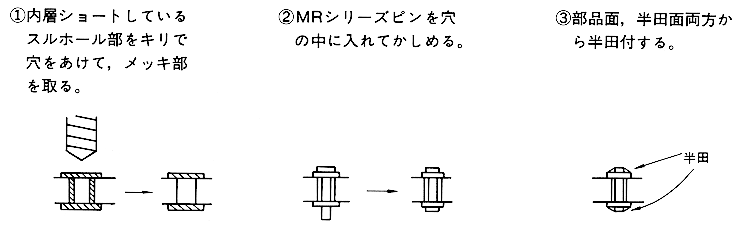

■사용방법

품번	A	B	C	D	E	t	적합프린트판 두께	프린트판 취부구멍경(φ)
MR-1-1	1.9	2.6	1.6	0.95	1.35	0.18	1.6mm	1.5φ
MR-1-2	2.0	2.6	1.6	1.15	1.55	0.18	1.6	1.7
MR-2-1	1.9	3.0	2.0	0.95	1.35	0.18	2.0	1.5
MR-2-2	2.0	3.0	2.0	1.15	1.55	0.18	2.0	1.7
MR-3-1	2.0	4.2	3.2	1.15	1.55	0.2	3.2	1.7
