수리용
| 구멍경 미스용 수리단자 ［MS시리즈] (１팩100개입) |
- 「프린트기판의 구멍경을 １．０φ로 가공 하지 않으면 안되는데 ０．８φ로 가공 되고 말았다。」 곤란에 처했을 때 사용하는
단자입니다。
- 취부제품은、어떻게 하여도 정상의 위치보다 높이 위치하게 됩니다。
- 코넥터등은 앞의 단자를 납땜하여 기판에 취부하면 됩니다。
- 재질・・・・・・황동
- 처리・・・・・・니켈성금도금

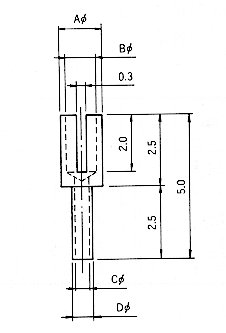

| 품번 | A | B | C | D |
프린트판구멍경 | 제품의핀경 |
|---|
| MS-1-1 | 1.4 | 1.0 | 0.4 | 0.75 | 0.8 | 1.0이하 |
| MS-1-2 | 1.6 | 1.2 | 0.5 | 0.9 | 1.0 | 1.2이하 |
| MS-1-3 | 1.8 | 1.4 | 0.7 | 1.1 | 1.2 | 1.4아하 |
■사용예

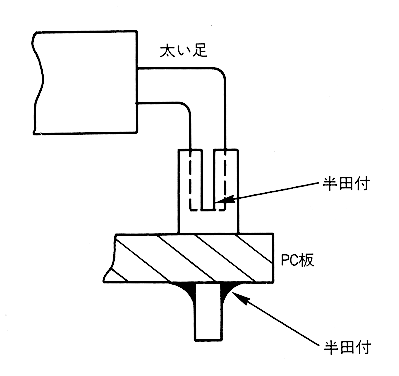

단자（ＭＳ시리즈）를 ＰＣ란에 넣어 납땜 합니다。
다음으로 부품의 두꺼운 다리를 위에 넣어 납땜 합니다。
PDF파일(20KB)
