- 내열 폴리에테르이미드 필름 입니다。
- 양면테이프 첨부와 미첨부의 2종류 있습니다。
- 사이즈・・・・・・250×250mm
- 난연성・・・・・・UL94VTM-0(필름）、UL94VTM-0（양면테이프）
- 필름색・・・・・・갈색투명
- 사용온도범위
- 필름한정・・・・・・-40℃～+180℃
- 양면테이프부착・・・・・・-10℃～+100℃
- 필름한정・・・・・・-40℃～+180℃
| 절연시트 [SHP시리즈] (１팩10매입) |
|---|
|
|
 |

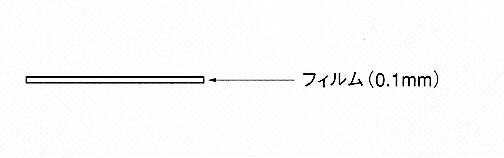

| SHP-1A |
 |

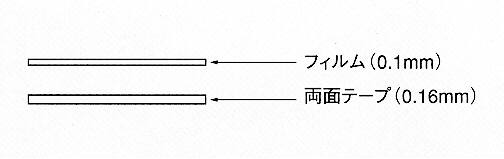

| SHP-1B |
| 품번 | 양면테이프부착 | 사이즈 |
|---|---|---|
| SHP-1A | × | 250×250mm |
| SHP-1B | ○ |
| 항목 | 수치 | 단위 | 측정법 |
|---|---|---|---|
| 중도 | 1.27 | g/cm3 | ASTM D-1505 |
| 흡수율 | 0.6 | ％ | ASTM D-570 |
| 인장강도 | 12.5 | kg/mm2 | JIS C-2318 |
| 파단점신축성 | 100 | ％ | JIS C-2318 |
| 인장탕성율 | 290 | kg/mm2 | ASTM D-638 |
| 항목 | 수치 | 단위 | 측정법 |
|---|---|---|---|
| 글라스전이점 | 226 | ℃ | DSC |
| 연속사용온도 기계적 전기적 | 180 | ℃ | UL-746B |
| 160 | ℃ | ||
| 선팽창계수 | 5.2×10-5 | cm/cm℃ | ASTM D-696 |
| 열수축율 | 0.2 | ％ | 200℃×30min |
| 연소성 | VTM-0 | UL-94 |
| 항목 | 수치 | 단위 | 측정법 |
|---|---|---|---|
| 절연파괴전압 | 10.5 | KV | JIS C-2318 |
| 체적저항율 | 1017 | Ω-cm | |
| 유전율(1KHz) | 3.0 | ||
| 유전정접(1KHz) | 1.8×10-3 |
