표면실장용（사이드소케트）
| 사이드소케트 [EC시리즈]（1팩100개입） |
ＰＡＴ |
- 표면실장용기판의 사이드에 있는 랜드（패드）로 부터 신호라인、ＧＮＤ라인을 끌어내는 소케트 입니다。
- 상부 구멍부분에 전선을 납땜하여、프린트기판의 옆으로 부터 삽입 고정하여 주십시오。
- 프린트기판의 판두께에 따라서 ６종류 준비되어 있습니다。
- 재질・・・・・・린청동
- 처리
- ＥＣ－□－Ｇ・・・니켈성금도금
- ＥＣ－□－Ｓ・・・니켈성주석도금
- 전류용량・・・・・・８A
- 접촉저항・・・・・・２０mΩ이하
- 삽입력・・・・・・・８００g이하
- 탈거력・・・・・・・１００g이상
- 착탈회수・・・・・・１００회이하
- 사용온도범위・・・－４０～＋１５０℃

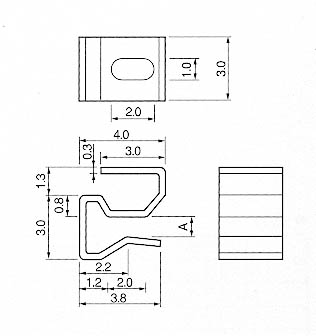

| 품번 | A |
적합프린트판
두께(mm) | 도금 |
|---|
| EC-0.2-G | 0.1 | 0.2 |
금 |
| EC-0.2-S | 0.1 | 0.2 |
주석 |
| EC-0.6-G | 0.4 | 0.6 |
금 |
| EC-0.6-S | 0.4 | 0.6 |
주석 |
| EC-0.8-G | 0.6 | 0.8 |
금 |
| EC-0.8-S | 0.6 | 0.8 |
주석 |
| EC-1.0-G | 0.8 | 1.0 |
금 |
| EC-1.0-S | 0.8 | 1.0 |
주석 |
| EC-1.2-G | 1.0 | 1.2 |
금 |
| EC-1.2-S | 1.0 | 1.2 |
주석 |
| EC-1.6-G | 1.4 | 1.6 |
금 |
| EC-1.6-S | 1.4 | 1.6 |
주석 |
양면、편면 랜드 어느쪽도 가능 합니다。
（땜납、금도금 랜드에 한함）
（동도금랜드에는 사용 하지 말아 주십시오。 다만 납땜 할 경우에는 문제 없습니다）
PDF파일(19KB)
