소케트용메일연결핀
| 소케트 전선취부용 연결단자 [ON시리즈] (１팩10개입) |
- 연결용 소케트 PM시리즈（2.54ｍｍ피치타잎）에 결합하는 메일핀
연결타잎 입니다。
- PM시리즈（2.54ｍｍ피치타잎） 에서 전선에 의한 신호검출 시등에
사용해 주십시오。
- 재질
- 수지부・・・・・・ＰＰＳ흑색 (UL94V-0)
- 금속부・・・・・・황동
- 처리・・・・・・니켈성금도금
- 정격전압・・・・125V AC,DC
- 전류용량
- ON-0.5・・・・・・3A
- ON-0.7・・・・・・4A
- ON-0.9・・・・・・6A
- 절연저항・・・・・500ＭΩ이하
- 내전압・・・・・・1000V AC,DC１분간
- 사용온도범위・・・・・・-40～+125℃
| 품번 | ON-0.5 | ON-0.7 | ON-0.9 |
|---|
| 적합소케트 | PM-1 | PM-3 | PM-7 |
| | PM-10 | PM-30 | PM-77 |
| | PM-14 | PM-4 | |
| | PM-2 | PM-40 | |
| | PM-5 | PM-61 | |
| | PM-50 | PES-2 | |
| | PEM-1 | | |
| | PES-1 | | |
| ■품번 |

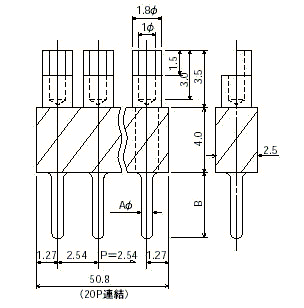

| 품번 | A | B |
|---|
| ON-0.5 | 0.55 | 3.7 |
| ON-0.7 | 0.7 | 4.0 |
| ON-0.9 | 0.9 | 4.0 |
■주문방법 ＯＮ－０．５－１０Ｐ ←희망하는 극수를 기입해 주십시오。
(지정이 없으면 최대 연결수 ２０Ｐ로 납품 해 드립니다。)
