소케트핀
| 초소형 소케트핀 [PC시리즈] (１팩100개입) |
|---|
- ＤＩＰ릴레이、Ｘ’ＴＡＬ、ＩＣ등의 소케트핀으로 사용 가능한 소형 소케트핀 입니다。
- 서브기판의 취부는 ＰＫ시리즈 CD시리즈（메일핀）을 사용 하여 주십시오。
- ＰＣ－１１은 납땜면측에 나온 다리의 길이가 짧아서、컷터에 걸어도 문제 없습니다。
- ＰＣ－１０은 프로텍트 씰 부착으로、납땜시의 플랙스 방출이 전혀 없습니다。
| 품번 | 도금사양 |
프린트판
구멍경（φ） | 적합
메일핀경
（φ） |
메일핀
삽입깊이 | 핀바닥
상태 |
|---|
| 콘텍터 | 바디 |
|---|
| PC-4 | 금 | 주석 | 1.9 | 0.99～1.04 | 4.83 |
열림 |
| PC-44 | 금 | 주석 | 1.9 | 0.99～1.04 |
자유 | 닫힘 |
| PC-5 | 금 | 주석 | 1.9 | 0.76～0.81 | 4.83 |
닫힘 |
| PC-55 | 금 | 주석 | 1.9 | 0.76～0.81 |
자유 | 열림 |
| PC-6 | 금 | 주석 | 2.6 | 1.24～1.30 | 5.08 |
닫힘 |
| PC-7 | 금 | 주석 | 1.4 | 0.60～0.66 | 3.58 |
닫힘 |
| PC-8 | 금 | 주석 | 2.6 | 1.50～1.58 | 5.08 |
닫힘 |
| PC-9 | 금 | 주석 | 1.9 | 0.85～0.95 | 6.0 |
닫힘 |
| PC-10 | 금 | 주석 | 1.0 | 0.40～0.50 | 3.6 |
닫힘 |
| PC-11 | 금 | 주석 | 1.0 | 0.25～0.45 | 3.1 |
닫힘 |
| PC-20 | 금 | 주석 | 1.4 | 0.40～0.60 |
자유 | 열림 |
| PC-23 | 금 | 주석 | 1.05 | 0.43～0.51 | 3.0 |
닫힘 |
 |  |  |  |
 |  |  |  |
| PC-4,5,9 | PC-44,55 | PC-6,8 | PC-10 |
 |

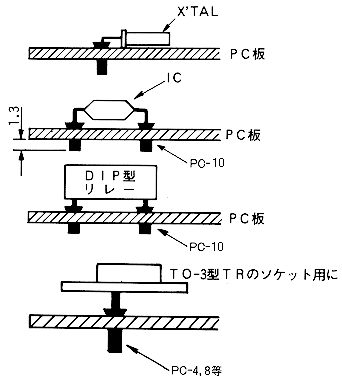

| ＰＣ－４사용예 |
| 재질 | 바디…황동、동 |
|---|
| 내부 콘텍터…베릴륨동 |
| 처리 | 바디…니켈주석도금 |
|---|
| 내부 콘텍터…니켈도금 |
| 전기용량 | PC-10,11,20,23 | 1A |
|---|
| PC-4,5,7,9,44,45 | 5A |
| PC-6 | 10A |
| PC-8 | 15A |
| 접촉저항 | 10mΩ이하 |
|---|
| 탈착회수 | 100회 이상 |
|---|
| 삽입력 | 30g이상 |
|---|
| 탈거력 | 30g이상 |
|---|
