소케트핀
찬합소케트 [WJ시리즈] (１팩10개입)
찬합처럼 프린트기판을 몇층으로 겹쳐 쌓아 올릴때 사용하는 소케트。

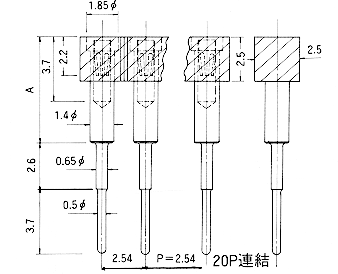

２．５４mm피치２０Ｐ연결
적합 메일핀 경・・・・・・０．４５～０．６φ
프린트판 취부 구멍경・・・・・・０．８φ
품번
A
H
WJ-5
4.2
5.2
WJ-6
5.0
6.0
WJ-7
6.0
7.0
WJ-8
7.0
8.0
WJ-9
8.0
9.0
WJ-10
9.0
10.0
WJ-11
10.0
11.0
WJ-12
11.0
12.0
※Ｈ칫수는 프린트기판 두께가１．６mm때의 칫수 입니다。
