H.IC용 유니트케이스（대형타잎）
■ＨＡ케이스와 프린트기판으로 Ｈ.ＩＣ를 만드는 경우

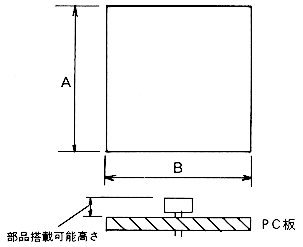

| 케이스품번 | 프린트판외형(A×B) |
부품탑재가능높이 |
|---|
| HA-1-3 | 27.5×27.5 | 5.5 |
| HA-1-4 | 37.5×37.5 | 5.5 |
| HA-1-5 | 47.5×47.5 | 5.5 |
| HA-1-6 | 57.5×57.5 | 5.5 |
| HA-2-3 | 27.5×27.5 | 11.5 |
| HA-2-4 | 37.5×37.5 | 11.5 |
| HA-2-5 | 47.5×47.5 | 11.5 |
| HA-2-6 | 57.5×57.5 | 11.5 |

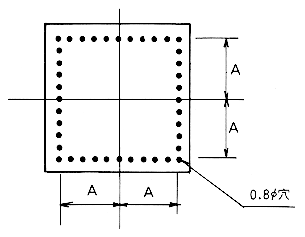

| 케이스품번 | A칫수이내 |
|---|
| HA-1-3,HA-2-3 | 10.16 |
| HA-1-4,HA-2-4 | 15.24 |
| HA-1-5,HA-2-5 | 20.32 |
| HA-1-6,HA-2-6 | 25.4 |
■ＨＢ베이스에 프린트기판을 탑재하여 ＨＡ케이스를 씌울 경우
| 케이스품번 | 프린트판의외형(A×B) |
부품탑재가능높이 |
|---|
| HA-1-3 | 22.82×22.82 | 4.0 |
| HA-1-4 | 32.98×32.98 | 4.0 |
| HA-1-5 | 43.14×43.14 | 4.0 |
| HA-1-6 | 53.3×53.3 | 4.0 |
| HA-2-3 | 22.82×22.82 | 10.0 |
| HA-2-4 | 32.98×32.98 | 10.0 |
| HA-2-5 | 43.14×43.14 | 10.0 |
| HA-2-6 | 53.3×53.3 | 10.0 |
| 케이스품번 | A칫수이내 |
|---|
| HB-3 | 10.16 |
| HB-4 | 15.24 |
| HB-5 | 20.32 |
| HB-6 | 25.4 |
◎사용상의 주의
・고온상태로 사용하는 경우、밀봉상태가 되면 내부의 공기가 팽창하므로、케이스가 부풀어 오르므로
사용 하지않는 핀부 1곳에 공구구멍을 뚫어 주십시오。
PDF파일(19KB)
