랩핑용
랩핑용 단자 연결 타잎
[품번WL-□-□시리즈] (１팩10개입) |
| ■사용예 |
 |
- ２．５４mm피치로 연결된 타잎의 랩핑단자 입니다。
- 상하의 길이가 다른 타잎 입니다。
- 부품면、납땜면、양측에서 랩핑 가능 합니다。
- ３４핀 연결로、몰드 절단용 니퍼(품번ＭＯＣ－３)로
희망하는 극수로 절단하여 사용 해 주십시오。
- 재질
- 수지부・・・・・・ＰＢＴ흑색(ＵＬ９４Ｖ－０)
- 핀부・・・・・・린청동
- 처리・・・・・・니켈도금
- 전류용량・・・・・・３A
- 절연저항・・・・・・５００MΩ이상
- 내전압・・・・・・１０００VＡＣ，ＤＣ１분간
- 사용온도범위・・・・・・－４０～＋１２５℃
- 프린트판 취부 구멍경・・・・・・１．０～１．１φ

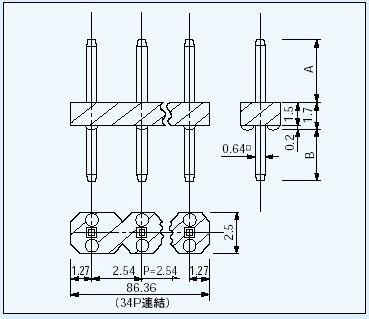

| 품번 | A | B |
|---|
| WL-4-7 | 4.3 | 7 |
| WL-8-11 | 8.0 | 11.0 |
| WL-12-16 | 12 | 16.0 |
| WL-6-6 | 6.0 | 6.0 |
PDF파일(31KB)
