표면실장용（랩핑）
표면실장용 랩핑 단자 (연결타잎)
[HWP-20P시리즈] (1팩10개입) |
ＰＡＴ |
（주）종래의 ＨＷ-20P시리즈는 강도향상、휨방지를 위하여、재료를 LCP에서PPS로 변경하였습니다
（종래타잎도 공급 가능합니다）

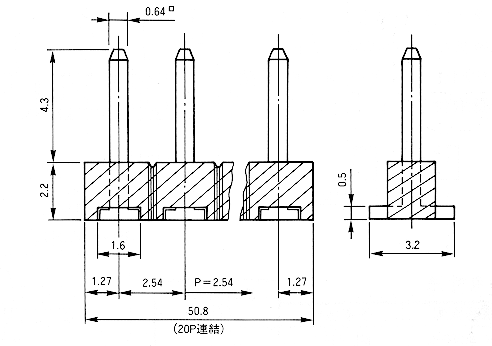

- 표면실장용기판에 세울 수 있는 랩핑 단자입니다。
- ２．５４mm피치로 ２０핀이 연결되어 있습니다。
- 마음대로 극수를 잘라서 사용 해주십시오。
- 점프소케트 〔ＪＳ－１〕를 넣거나 뺌으로 스위치의 대용이 됩니다。
- 사용온도범위・・・・・・－４０～＋１２５℃
- 재료
- 핀부・・・황동
- 수지부・・・PPS흑색(UL94V-0)
- 처리
- HWP-20P-G・・・・・・니켈성금도금
- HWP-20P-S・・・・・・니켈성주석도금
- 전류용량・・・・・・３A
- 절연저항・・・・・・５００MΩ이상
- 절연내압・・・・・・１０００V ＡＣ、ＤＣ１분간
- 추천취부 랜드
■주문방법
ＨＷＰ－５Ｐ－Ｇ ← 극수를 기입 해주십시오。
(지정이 없는겨우 최대 연결수 ２０Ｐ로 납품 해드립니다。)
■실장시의 주의
긴 연결수로 사용하는 경우、리플러시 수지부에 휨발생이 있으므로、여러곳에 접착제를 발라 주십시오。
PDF파일(31KB)
