콘스루
XA,XK시리즈 취부 블럭
[BA시리즈] (１팩 100개입)
ＰＡＴ

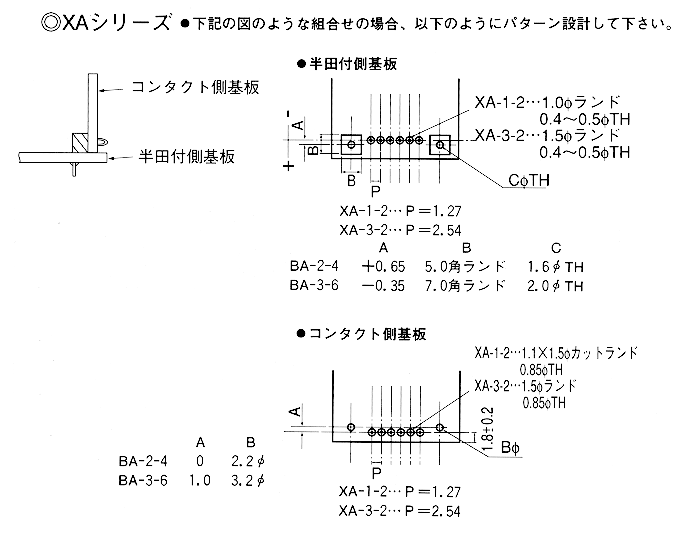

■사용예
앵글형 콘스루 시리즈(
ＸＡ시리즈
)를 고정 할 때 사용하여 주십시오。
프린트기판이 흔들릴 염려가 있으므로、취부 블럭을 사용하여 고정하여 주십시오。
한쪽은 삽입 후、납땜하여 주십시오。
납땜부는 부품면측까지 확실히 올려 주십시오。
재질・・・황동
처리・・・니켈기반 주석도금
품번
탭

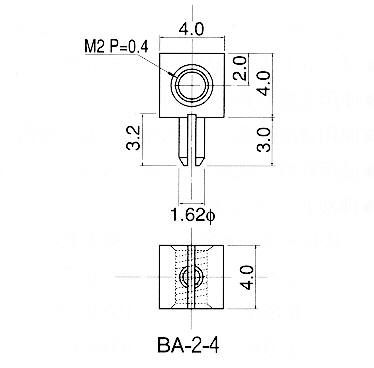

BA-2-4
M2

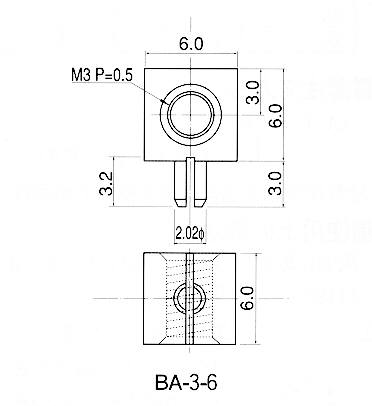

BA-3-6
M3
제품에는 취부용 나사가 포함되어 있습니다。

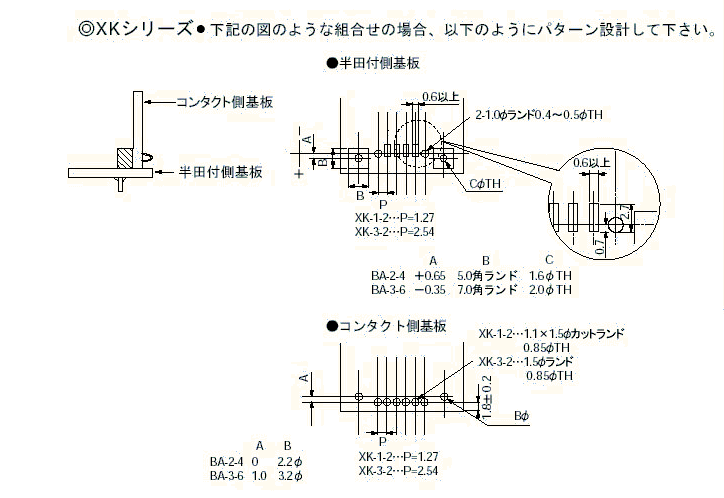

■설계자료
PDF파일(27KB)
