コンスルー

■使用例

取付ブロックＢＡシリーズで固定して下さい

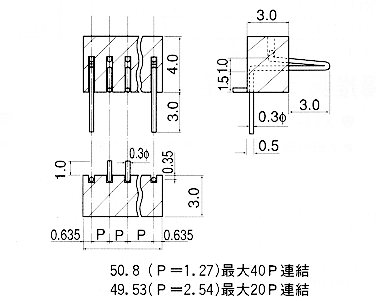

■寸法図

• 表面実装基板の上にスルーホール基板を直角に立てる時に御利用下さい。
• １．２７mmピッチは最大４０Ｐ連結、２．５４mmピッチは最大２０Ｐ連結
• 両サイドに位置決めピンがつきます。
• 材質
  • ピン部・・・ベリリウム銅
  • 樹脂部・・・ＬＣＰ樹脂黒色(UL94V-0)
• 処理
  • ニッケル下地金メッキ
• 電気的仕様はＸＡシリーズと同じです。

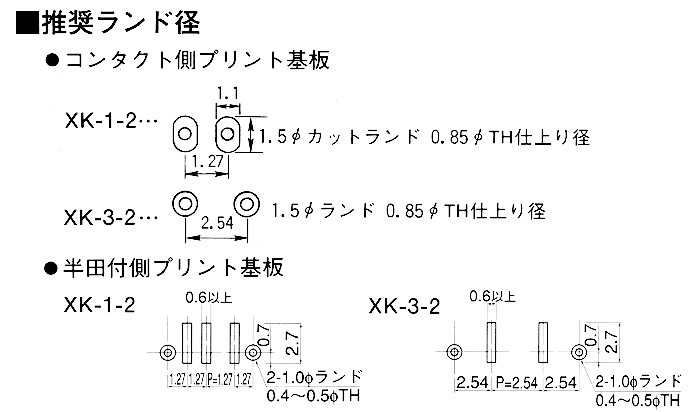

• プリント板適合スルーホール穴（コンタクト側）・・・０．８〜０．９φＴＨ仕上り径（０．８５φ中心に作って下さい。）
• プリント板適合板厚（コンタクト側）・・・０．８〜１．６t
• 使用温度範囲・・・−４０〜＋１２５℃
• 使用湿度範囲・・・０〜８５％ＲＨ（但し結露しないこと。）
• 使用回数・・・５０回以下（同一スルーホール穴に対して）
• 挿抜力(1ピン当り)


  スルーホール穴	挿入力	抜去力
  0.8φ	200g以下	50g以上
  0.85φ	150g以下	30g以上
  0.9φ	100g以下	20g以上

■御注文方法

• ＸＫ−３−２−１０Ｐ←極数を入れて下さい。（８ピンが表面実装用ピン、２Ｐが位置決めピンになります。）

■使用上の御注意

1. 両側に取付ブロック[ＢＡシリーズ]を取付けてネジ止めして下さい。
2. 矢印方向に力を加えないで下さい。（ピンが折れる場合があります。）
   上記の可能性がある場合、極数の多い場合、穴径が０．８に近い場合、半田メッキ品等は大きな力が加わり、 ピンのまるＡ部が折れる恐れがありますので、実装時、裏側（まるＢ部）に数ヶ所エポキシ系接着剤をつけてＰＣ板と 固定して下さい。

3. 使用上の御注意を読んで御使用下さい。
4. 小さい穴径（０．８φ近辺）に入れた場合、バネが樹脂の窓に引っかかって戻りが悪くなる場合があります。
   この時は↓矢印の方向に押し戻して下さい。
