コンスルー

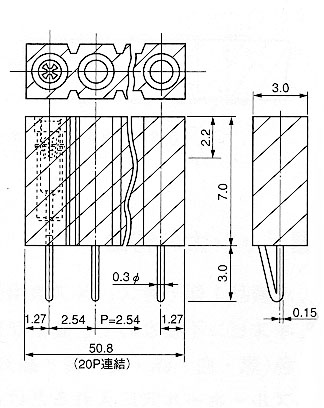

■使用例

• 抵抗、抵抗アレー、ＩＣ等、調節が必要な時。本製品に取付けて、
  プリント基板に差し込み、調整後、本製品を取りはずし、部品を
  プリント基板に半田付して下さい。
• 取りはずさないで、そのまま使用してもらってもＯＫです。
• 材質
  • 樹脂部・・・・・・ＰＢＴ黒色(UL94V-0)
  • 金属部
    • ボディ・・・・・黄銅
    • コンタクト・・・ベリリウム銅
  • 処理・・・・・・・ニッケル下地金メッキ
• 適合オスピン径・・・０．４５〜０．６φ
• 定格電流・・・１A
• 定格電圧・・・１２５V,ＡＣ.ＤＣ
• 接触抵抗・・・３０mΩ以下
• 絶縁抵抗・・・５００MΩ以上
• 絶縁耐圧・・・１０００V ＡＣ,ＤＣ１分間
• プリント板適合スルーホール穴・・・０．８〜０．９φＴＨ仕上り径
  (０．８５φ中心に作って下さい。)
• プリント板適合板厚・・・０．８〜１．６t
• 使用温度範囲・・・−４０〜＋１２５℃
• 使用湿度範囲・・・０〜８５％ＲＨ（結露しないこと。）
• 使用回数
  • 部品取付側・・・・・１０００回以下
  • プリント基板側・・・５０回以下(同一スルーホール穴に対して)
• 挿抜力(１ピン当り)


  スルーホール穴	挿入力	抜去力
  0.8φ	600g以下	100g以上
  0.85φ	400g以下	50g以上
  0.9φ	200g以下	30g以上

■御注文方法

• ＸＳ−１−１０Ｐ←極数を入れて下さい。(最大２０Ｐ)
  (御指定がない場合は２０Ｐを納品致します。)
• 使用上の御注意を読んで御使用下さい。
