프린트기판 2단적재용
초소형기판 평행2단 적재용 단자
(1.27mm、2.54mm피치)
[MA시리즈] (１팩10개입) |
 |
| 사용예 |
 |
- 표면실장용기판등의 초소형 기판을、평행으로 2단 적재할 경우에 사용해 주십시오。
- 이 평행방법은 케비넷의 외측으로 부터도 꺼낼 수 있습니다。
- １．２７mm、２．５４mm피이의 2종류가 있습니다。
- 재질
- 수지부・・・・・・ＰＣＴ수지흑색(UL94V-0)
- 핀부・・・・・・린청동
- 전류용량・・・・・・２A
- 절연저항・・・・・・５００MΩ이상
- 절연내압
- １０００V ＡＣ、ＤＣ(ＭＡ－３시리즈)
- ７００V ＡＣ、ＤＣ(ＭＡ－１시리즈)
- 사용온도범위・・・・・・－４０～＋１２５℃
- 프린트판 취부 구멍경・・・・・・０．６φ
- 적합 소케트핀・・・・・・ＭＧ－１－１、ＭＧ－３－１

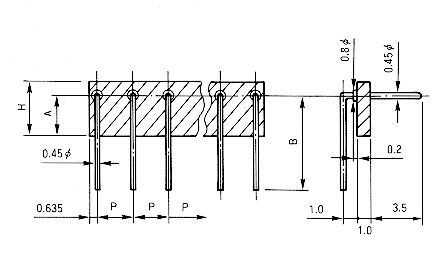

| 품번 | A | B | H | P |
연결수 |
|---|
| MA-1-1 | 1.0 | 3.2 | 2.0 | 1.27 | 40 |
| MA-1-2 | 1.5 | 3.7 | 2.5 | 1.27 | 40 |
| MA-1-3 | 2.0 | 4.2 | 3.0 | 1.27 | 40 |
| MA-1-4 | 2.5 | 4.7 | 3.5 | 1.27 | 40 |
| MA-1-5 | 3.0 | 5.2 | 4.0 | 1.27 | 40 |
| MA-3-1 | 1.0 | 3.2 | 2.0 | 2.54 | 20 |
| MA-3-2 | 1.5 | 3.7 | 2.5 | 2.54 | 20 |
| MA-3-3 | 2.0 | 4.2 | 3.0 | 2.54 | 20 |
| MA-3-4 | 2.5 | 4.7 | 3.5 | 2.54 | 20 |
| MA-3-5 | 3.0 | 5.2 | 4.0 | 2.54 | 20 |

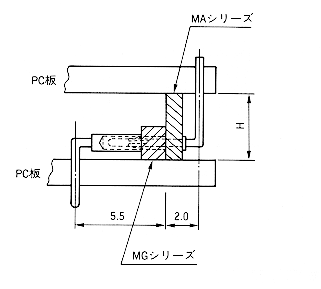

※H칫수는 ＭＡ시리즈와 ＭＧ시리즈를 조합 한 때의 칫수입니다。
■주문방법
ＭA－１－１－１０Ｐ ← 극수를 기입해 주십시오。
(지정이 없는경우에는 최대 연결수를 납품해 드립니다。)
