프린트기판 2단적재용
초소형 기판 평행 2단적재용 소케트
(1.27mm、2.54mm피치)
[MG시리즈] (１팩10개입) |
 |

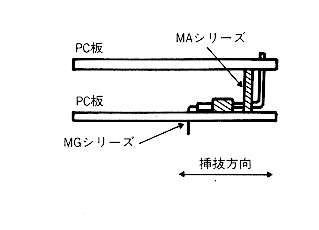

| 사용예 |
 |
- 표면실장용기판등의 초소형 기판을 평행으로 2단 적재할 경우、혹은、수직으로 서브기판을 취부하여 탈착할 경우 등에 사용하여 주십시오。
- 메일측 핀은 ＭＡ 시리즈가 준비되어 있습니다。
- １．２７mm、２．５４mm피이의 2종류가 있습니다。
- 재질
- 수지부・・・・・・ＰＣＴ수지 흑색(UL94V-0)
- 소케트부
- 바디부・・・・・・황동・・도금은
아래 참조
- 콘텍터부・・・・・・베릴륨동、니켈도금
- 절연저항・・・・・・５００MΩ이상
- 절연내압
- ５００V ＡＣ、ＤＣ １분간(ＭＧ－１－１)
- １０００V ＡＣ、ＤＣ １분간(ＭＧ－３－１)
- 전류용량・・・・・・１A
- 접촉저항・・・・・・１０mΩ이하
- 탈착력・・・・・・２０g이상（１핀당）
- 탈착회수・・・・・・１００회 이상
- 사용온도범위・・・・・・－４０～＋１２５℃
- 적합 메일핀경・・・・・・０．４～０．５φ
- 프린트판 취부 구멍경・・・・・・０．６φ

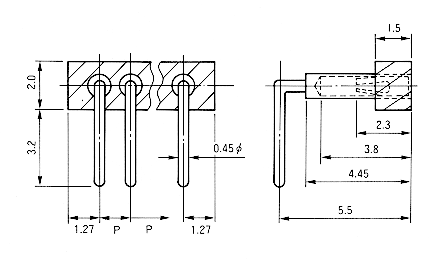

| 품번 | P | 바디도금 | 연결수 |
|---|
| MG-1-1 | 1.27 | 주석 | 40핀 |
| MG-10-1 | 1.27 | 금 | 40 |
| MG-3-1 | 2.54 | 주석 | 20 |
| MG-30-1 | 2.54 | 금 | 20 |
■주문방법
ＭG－１－１－１０Ｐ ← 극수를 기입해 주십시오。
(지정이 없는 경우 최대 연결수로 납품해 드립니다。)
PDF파일(20KB)
