프린트기판 2단적재용
초소형 2단적재용 단자 (２열타잎)[고정형]
[MBW-1시리즈 (1.27mm피치)] (１팩10개입) |
 |

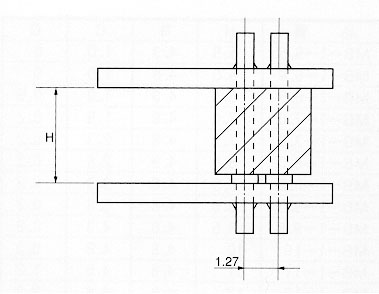

| 사용예 |
 |
- 프린트기판을 2단 적재시 사용하여 주십시오。
- ２매의 기판을 납땜으로 고정 합니다。
- １．２７mm피치의 2열、최대４０PW가 됩니다。
- 높이는 ２．０～５．０mm까지 있습니다。
- 재질
- 수지부・・・・・・ＰＣＴ수지 흑색(UL94V-0)
- 핀부・・・・・・린청동
- 처리・・・・・・니켈도금
- 전류용량・・・・・・２A
- 절연저항・・・・・・５００MΩ이상
- 절연내압・・・・・・７００V ＡＣ、ＤＣ １분간
- 사용온도범위・・・・・・－４０～＋１２５℃
- 프린트판 취부 구멍경・・・・・・０．６φ

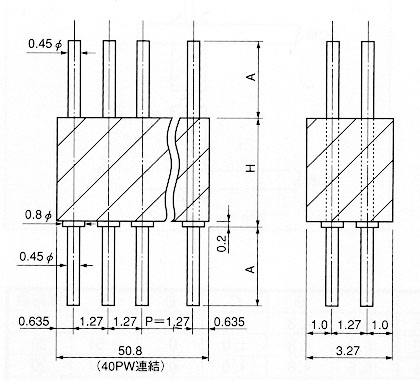

| 품번 | A | H |
|---|
| MBW-1-2.0 | 2.2 | 2.0 |
| MBW-1-2.5 | 2.2 | 2.5 |
| MBW-1-3.0 | 2.2 | 3.0 |
| MBW-1-3.5 | 2.2 | 3.5 |
| MBW-1-4.0 | 2.2 | 4.0 |
| MBW-1-4.5 | 2.2 | 4.5 |
| MBW-1-5.0 | 2.2 | 5.0 |
■주문방법
ＭＢＷ－１－２．０－１０ＰW ← 편측의 극수를 기입해 주십시오。
(이경우의 핀수의 합계는 ２０P 가 됩니다。)
(극수지정이 없는 경우에는 최대극수 ４０PW로 납품 해 드립니다。)
