프린트기판 2단적재용
착탈형 2단적재용 (2.54mm피치)
[OY시리즈] (１팩10개입) |

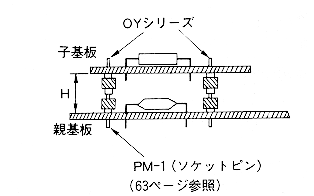

| ■사용예 |
 |
 |
- 프린트기판을 2단적재 할때 사용해 주십시오。
- ２．５４mm피치、２０핀 연결。
- 몰드 컷트용 니퍼 (품번ＭＯＣ－３)로
절단하여 사용해주십시오。
- 재질
- 핀・・・・・・황동、 처리・・・・・니켈도금
- 수지・・・・・・ＰＢＴ적색、흑색（2색
있습니다。）(UL94V-0)
- 사용온도범위・・・・・・－４０℃～＋１２５℃
- 적합소케트핀・・・・・・ＰＤ－１、ＰＭ－１
- 주문방법
ＯＹ－００２ 흑 ← 저정 없으면 적색 입니다。

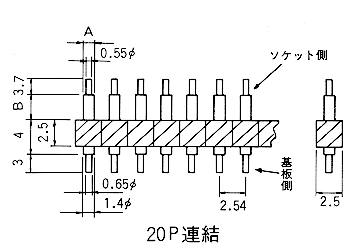

| 품번 | A(φ) | B | H |
프린트판
취부구멍경 |
|---|
| OY-002 | 0.55 | 0 | 8.18 | 0.8φ |
| OY-003 | 1.2 | 1.82 | 10 | 0.8φ |
| OY-004 | 1.2 | 4.32 | 12.5 | 0.8φ |
| OY-005 | 1.2 | 6.82 | 15 | 0.8φ |
| OY-006 | 1.2 | 11.82 | 20 | 0.8φ |
※H칫수는、PD-1、PM-1를
사용한 경우의 메인기판과 서브기판의 간격입니다。
- ２０핀 이상의 극수를 원하시는 분은 연락해주십시오。
PDF파일(33KB)
