프린트기판 2단적재용
착탈형 2단적재용
[SX시리즈] (１팩1,000개입)

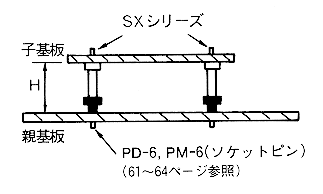

１．７７８mm피치로 프린트기판을 2단 적재할때 사용해 주십시오。
재질・・・・・・황동
처리・・・・・・니켈도금
적합 소케트핀・・・・・・
ＰＤ－６
、
ＰＭ－６
품번
A
H
프린트판취부구멍경
SX-001
0
4.7
0.6φ
SX-002
2.3
7.0
0.6
SX-003
5.3
10.0
0.6
SX-004
7.8
12.5
0.6
SX-005
10.3
15.0
0.6
※H칫수는、
ＰＤ－６
、
ＰＭ－６
을 사용한 때의 메인기판과 서브기판의 간격입니다。
