프린트기판 2단적재용
착탈형 2단적재용 (1.778mm피치)
[SY시리즈] (１팩10개입) |

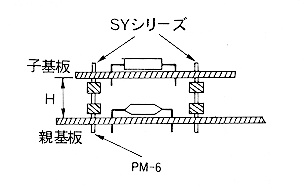

| ■사용예 |
 |
 |
- １．７７８mm피치로 프린트기판을 2단적재시 사용해 주십시오。
- １．７７８mm피치、２１핀 연결。
- 몰드 컷트용 니퍼 (품번ＭＯＣ－３)로
절단하여 희망하는 극수로 사용 할 수 있습니다。
- 재질
- 핀・・・・・・황동、처리・・・・・・니켈도금
- 수지・・・・・・ＰＢＴ흑색(UL94V-0)
- 사용온도범위・・・・・・－４０～＋１２５℃
- 적합 소케트핀・・・・・・ＰＤ－６、ＰＭ－６

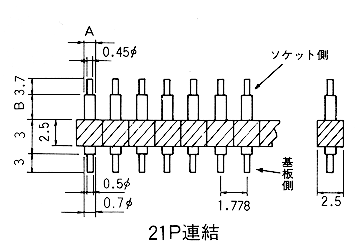

| 품번 | A(φ) | B | H | 프린트판취부구멍경 |
|---|
| SY-002 | 0.45 | 0 | 7.2 | 0.6φ |
| SY-003 | 0.6 | 2.8 | 10.0 | 0.6 |
| SY-004 | 0.6 | 5.3 | 12.5 | 0.6 |
| SY-005 | 0.6 | 7.8 | 15.0 | 0.6 |
| SY-006 | 0.6 | 12.8 | 20.0 | 0.6 |
※H칫스는、ＰＤ－６、ＰＭ－６을
사용한 때의 메인기판과 서브기판의 간격입니다。
PDF파일(29KB)
