표면실장용（2단적재）
표면실장용 2단적재단자
[OAS시리즈] (1팩10개입) |
ＰＡＴ |
- 표면실장기판대 표면실장기판을 2단 적재(탈착형)로 만들 때 사용해 주십시오。
- 소케트측은 ＯＢＳ시리즈 입니다。
- １．２７mm、２．５４mm피치의 2종류가 있습니다。
- 재질
- 수지부・・・ＰＣＴ흑색(ＵＬ９４Ｖ－０)
- 핀부・・・린청동
- 처리・・・니켈성금도금
- 리플로대응형
- 전류용량・・・２Ａ
- 절연저항・・・５００ＭΩ이상
- 절연내압
- ＯＡＳ－１시리즈・・・７００Ｖ ＡＣ,ＤＣ１분간
- ＯＡＳ－３시리즈・・・１０００Ｖ ＡＣ,ＤＣ１분간
- 사용온도범위・・・－４０～＋１２５℃

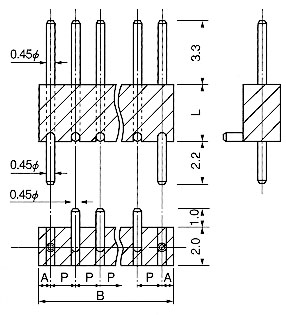

| 품번 | L | A | B | P |
최대연결수 | H |
|---|
| OAS-1-2 | 2 | 0.635 | 50.8 | 1.27 | 40 | 7 |
| OAS-1-3 | 3 | 0.635 | 50.8 | 1.27 | 40 | 8 |
| OAS-1-4 | 4 | 0.635 | 50.8 | 1.27 | 40 | 9 |
| OAS-1-5 | 5 | 0.635 | 50.8 | 1.27 | 40 | 10 |
| OAS-3-2 | 2 | 1.27 | 50.8 | 2.54 | 20 | 7 |
| OAS-3-3 | 3 | 1.27 | 50.8 | 2.54 | 20 | 8 |
| OAS-3-4 | 4 | 1.27 | 50.8 | 2.54 | 20 | 9 |
| OAS-3-5 | 5 | 1.27 | 50.8 | 2.54 | 20 | 10 |
Ｈ칫수는 ＯＢＳ와 조합 했을때의 메인기판과 서브기판의 간격입니다。
■어문방법
ＯＡＳ－１－２－１０Ｐ←극수를 기입해 주십시오。
(위치결정핀을 포함한 극수를 써주십시오。)
양 사이드의 핀이 위치결정핀이 됩니다。(면실장용 핀은 ８Ｐ가 됩니다。)

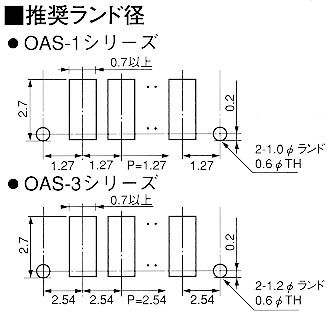

■추천랜드경
PDF파일(25KB)
