표면실장용（2단적재）
표면실장용 2단적재 소케트
[OBS시리즈] (1팩10개입) |
ＰＡＴ |
- ＯＡＳ시리즈와 조합으로 프린트판을 2단 적재 하여 탈착할 수
있습니다。
- 피치는 １．２７mm、２．５４mm의 2종류。
- 재질
- 수지부・・・ＰＣＴ흑색(ＵＬ９４Ｖ－０)
- 소케트부
- 처리
- 바디・・・・・니켈성주석도금
- 콘텍트・・・니켈성금도금
- 리플로대응형
- 정격전류・・・１Ａ
- 절연저항・・・５００ＭΩ이상
- 절연내압
- ５００Ｖ ＡＣ,ＤＣ１분간(ＯＢＳ－１－５)
- １０００Ｖ ＡＣ,ＤＣ１분간(ＯＢＳ－３－５)
- 접촉저항・・・１０ｍΩ이하
- 탈착회수・・・１００회이상
- 탈착력・・・３０ｇ이상(１핀당)
- 적합메일핀경・・・０．４～０．５φ
- 사용온도범위・・・－４０～＋１２５℃

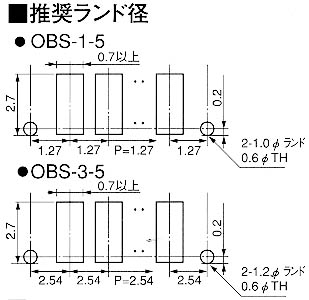

| 품번 | P | A |
최대연결수 |
|---|
| OBS-1-5 | 1.27 | 52.07 | 40 |
| OBS-3-5 | 2.54 | 50.8 | 20 |
※위치결정핀도 소케트로 사용 가능합니다。
■주문방법
ＯＢＳ－１－５－１０Ｐ←극수를 기입 해주십시오。
(위치결정핀을 포함한 극수를 써주십시오。)
양 사이드의 핀이 위치결정핀이 됩니다。
(면실장용핀은 ８Ｐ이 됩니다。)
PDF파일(24KB)
