필름단자
| 필름용 단자 ［FC시리즈] (１팩100개입) |
ＰＡＴ |
 |

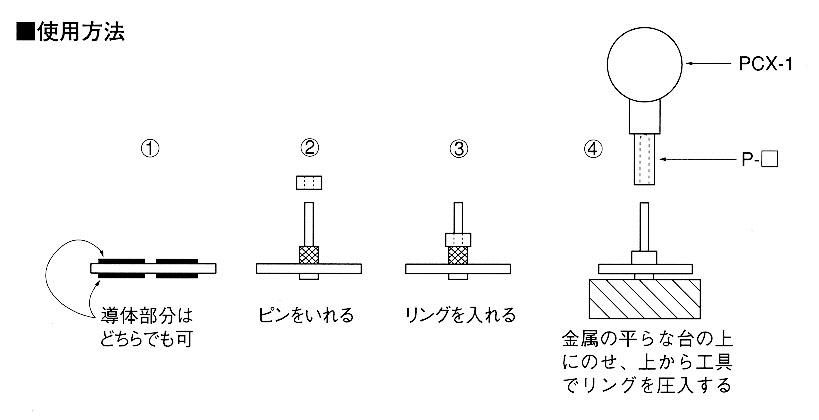

| ■사용예 |
 |
- 플렉시블기판、ＥＬ시트、필름전극등、납땜 불가능한 시트에 핀을 취부 할 수 있습니다。
- 시트에 본제품을 취부하여 전기 공급을 하여 주십시오。
- 재질
- 처리・・・니켈기반금도금
- 정격전류
- ＦＣ－１・・・・３Ａ
- ＦＣ－２・・・・４Ａ
- ＦＣ－４・・・・７Ａ
 |
 |

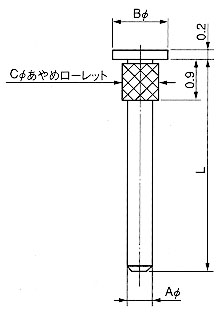

| 핀부 |

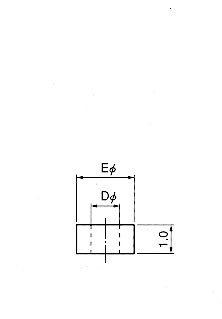

링부 |
| 핀부 | 링부 | |
|---|
| 품번 | L | A(φ) | B(φ) | C(φ) |
D(φ) | E(φ) | 취부구멍경(φ) |
적용공구 |
|---|
| FC-1-4.7 | 4.7 | 0.45 | 0.8 | 0.5 |
0.5 | 1.0 | 0.5 |
PCX-1플러스P-24 |
|---|
| FC-1-6 | 6 | 0.45 | 0.8 | 0.5 |
|---|
| FC-1-8 | 8 | 0.45 | 0.8 | 0.5 |
|---|
| FC-1-10 | 10 | 0.45 | 0.8 | 0.5 |
|---|
| FC-2-4.7 | 4.7 | 0.6 | 1.2 | 0.65 |
0.65 | 1.2 | 0.65 |
PCX-1플러스P-16 |
|---|
| FC-2-6 | 6 | 0.6 | 1.2 | 0.65 |
|---|
| FC-2-8 | 8 | 0.6 | 1.2 | 0.65 |
|---|
| FC-2-10 | 10 | 0.6 | 1.2 | 0.65 |
|---|
| FC-4-5 | 5 | 1.0 | 2.0 | 1.05 |
1.05 | 2.0 | 1.05 |
PCX-1플러스P-23 |
|---|
| FC-4-6 | 6 | 1.0 | 2.0 | 1.05 |
|---|
| FC-4-8 | 8 | 1.0 | 2.0 | 1.05 |
|---|
| FC-4-10 | 10 | 1.0 | 2.0 | 1.05 |
|---|
■사용상 주의
핀을 소케트등에 넣었다 빼내는 경우、
헐거워지므로 하기의 부분에 납땜을 하여주십시오。
PDF파일(20KB)
