ジャン太

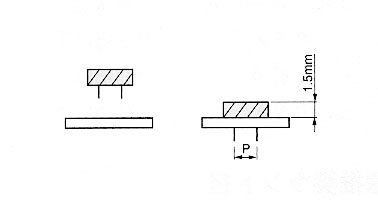

■使用例

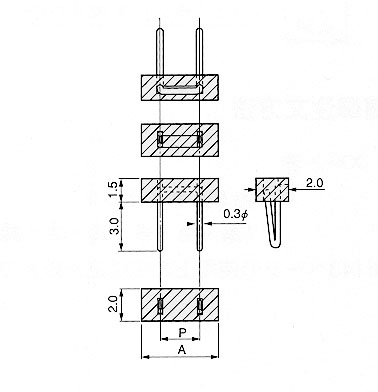

■寸法図

• ピッチは５．０８、７．６２、１０．１６mm
• 色は６色（黒・白・赤・黄・青・緑）
• 材質
  • ピン部
    • ベリリウム銅　ニッケル下地金メッキ
  • 樹脂部・・・ＰＢＴ樹脂(UL94V-0)
• 定格電流・・・１A
• 定格電圧・・・１２５V ＡＣ,ＤＣ
• 接触抵抗・・・５０mΩ以下
• 絶縁抵抗・・・５００MΩ以上
• 絶縁耐圧・・・１０００V ＡＣ,ＤＣ１分間
• プリント板適合スルーホール穴・・・０．８〜０．９φＴＨ仕上り径（０．８５φ中心に作って下さい。）
• プリント板適合板厚・・・０．８〜１．６t
• 使用温度範囲・・・−４０〜＋１２５℃
• 使用湿度範囲・・・０〜８５％ＲＨ（但し結露しないこと。）
• 使用回数・・・５０回以下（同一スルーホール穴に対して）
• 挿抜力(金メッキ品)


  スルーホール穴	挿入力	抜去力
  0.8φ	1000g以下	200g以上
  0.85φ	600g以下	100g以上
  0.9φ	300g以下	30g以上

品番	P	A
XX-3	5.08	7.48
XX-4	7.62	10.02
XX-5	10.16	12.56

ＸＸＳ・・・スズメッキ品

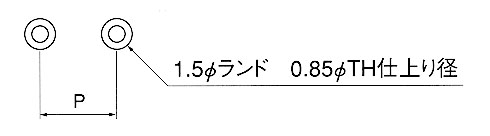

■推奨ランド径

■御注文方法

• ＸＸ−□−赤←色を入れて下さい。（黒・白・赤・黄・青・緑）
• 使用上の御注意を読んで御使用下さい。

• 使用上の御注意
  当製品は、小さく出来ていますのでペンチ等で引抜くと樹脂が折れる事がありますので、
  引抜く時は、手で、やさしく引抜いて下さい。
