ジャン太

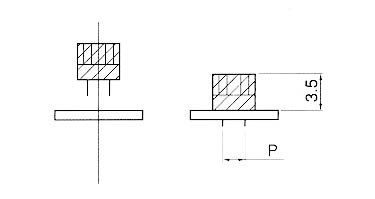

■使用例

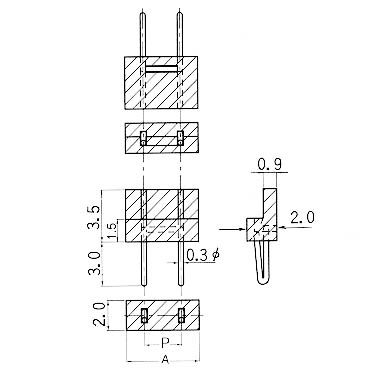

■寸法図

• ピッチは２．５４mm
• 色は６色（黒・白・赤・黄・青・緑）
• 材質
  • ピン部
    • ベリリウム銅　ニッケル下地金メッキ
  • 樹脂部・・・ＰＢＴ樹脂(UL94V-0)
• 定格電流・・・１A
• 定格電圧・・・１２５V ＡＣ,ＤＣ
• 接触抵抗・・・３０mΩ以下
• 絶縁抵抗・・・５００MΩ以上
• 絶縁耐圧・・・１０００V ＡＣ,ＤＣ１分間

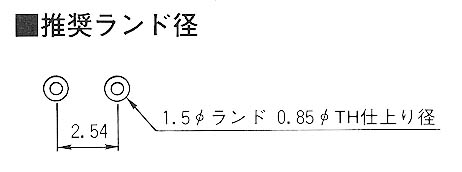

• プリント板適合スルーホール穴・・・０．８〜０．９φＴＨ仕上り径（０．８５φ中心に作って下さい。）
• プリント板適合板厚・・・０．８〜１．６t
• 使用温度範囲・・・−４０〜＋１２５℃
• 使用湿度範囲・・・０〜８５％ＲＨ（但し結露しないこと。）
• 使用回数・・・５０回以下（同一スルーホール穴に対して）
• 挿抜力


  スルーホール穴	挿入力	抜去力
  0.8φ	1000g以下	200g以上
  0.85φ	600g以下	100g以上
  0.9φ	300g以下	30g以上

品番	P	A
XX-2H	2.54	4.94
XX-3H	5.08	7.48
XX-4H	7.62	10.02
XX-5H	10.16	12.56

■御注文方法

• ＸＸ−２Ｈ−赤←色を入れて下さい。（黒・白・赤・黄・青・緑）
• 使用上の御注意を読んで御使用下さい。
