파넬용

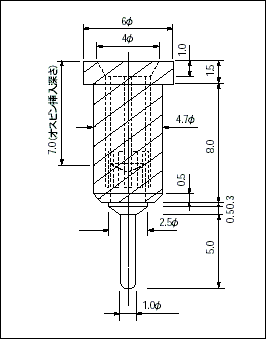

소케트타잎 （테프론타잎）（2.0φ용）（압입식）
[품번PF-8-1] (１팩10개입)
소케트로 되어있어、메일측에는、
ＯＰ－７－１、ＯＰ－７－２、ＯＰ－７－２－１００(전선부착)
이 적합합니다。
반대측（１．０φ측）에도 소케트가 준비되어 있어、
ＯＲ－５－３、ＯＲ－５－３－５０(전선부착)
이 적합합니다。
재질
핀부・・・・・・인청동
수지부・・・・・・테프론(UL94V-0)
처리
핀부・・・・・・니켈기반금도금
수지색・・・・・・흑、적、황、녹、청、백
적합 메일핀 경・・・・・・２．０φ
삽입력・・・・・８００g이하
탈거력・・・・・１００g이상
압착회수・・・・・１０００회이상
정격전류・・・１０A
접촉저항・・・２０mΩ이상
절연저항・・・１０００MΩ이상
체적저항율（Ω－cm）・・・１０
１８
이상
절연내압・・・３０００V ＡＣ,ＤＣ１분간
사용온도범위・・・－５５～＋２００℃
파넬 취부 가능 판두께・・・・・・２．０～７．０mm
파넬 취부 구멍경・・・・・・４．６７～４．６９Φ(참고치)
주문방법
ＰＦ－８－１ 적←수지색을 지정하여 주십시오。（흑、적、황、록、청、백）
■취부방법
수직으로 삽입하여 주십시오。
입구 0.2C의 모떼기를 하여 주십시오。
■취부 구멍 칫수에 대하여
파넬 재질에 따라서 취부 구멍경이 바뀌므로
구멍 넓이 테스트를 해 주십시오。
■사용예
메일측에
ＯＰ－７－２－１００(전선부착)
반대측에
ＯＲ－５－３－５０(전선부착)
을 사용 한 경우
PDF파일(21KB)
