표면실장용（연결핀）
표면실장용 연결핀 (위치결정핀부착)
[HQS시리즈] [2.54mm피치] (1팩10개입) |
ＰＡＴ |
- ＨＱ시리즈에 위치맞춤이 쉽게 될수 있도록 위치결정핀을 부착한 상품입니다。
- 사용법은 ＨＱ시리즈와 같습니다。

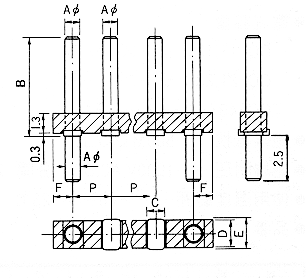

| 품번 | A | B | C | D | E | F | P |
연결수 |
|---|
| HQ-2-5 | 0.6 | 5 | 1.0 | 1.6 | 2.0 | 0.635
| 2.54 | 20 |
| HQ-2-8 | 0.6 | 8 | 1.0 | 1.6 | 2.0 | 0.635
| 2.54 | 20 |
| HQ-2-10 | 0.6 | 10 | 1.0 | 1.6 | 2.0 | 0.635
| 2.54 | 20 |
| HQ-3-5 | 0.8 | 5 | 1.2 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-3-8 | 0.8 | 8 | 1.2 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-3-10 | 0.8 | 10 | 1.2 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-3-15 | 0.8 | 15 | 1.2 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-4-5 | 1.0 | 5 | 1.4 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-4-8 | 1.0 | 8 | 1.4 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-4-10 | 1.0 | 10 | 1.4 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
| HQ-4-15 | 1.0 | 15 | 1.4 | 1.8 | 2.0 | 1.27
| 2.54 | 20 |
■주문방법
ＨＱＳ－３－５－１０Ｐ ← 양 사이드에 위치결정핀이 붙습니다。
(위치결정핀을 포함한 극수를 써주십시오。)
가운데 8핀이 ＳＭＴ용 핀입니다。

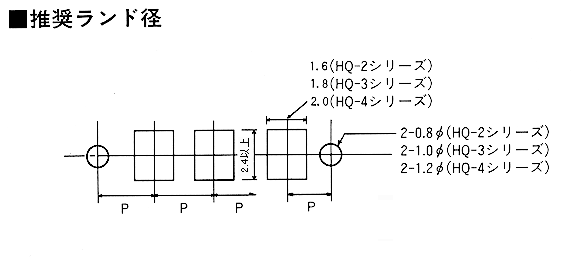

■실장시의 주의
긴 연결수로 사용 할 경우、리플로시 수지부에
휨이 발생하는 경우가 있으므로、수곳에 접착제를 발라주십시오。
PDF파일(19KB)
